Реле пайка в плату. Упр.: 18VDC, Потр. мощн.: 0.45W. Комм.:10А 240VAC, конт.: 1 открытый, размер (LxWxH) мм: 18.8 х 10.6 х 15.6.
У поставщика
ПроизводительSongChuan
У поставщиков
490 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:490 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 40,27 |
| от 50 | 36,75 |
| от 150 | 33,87 |
| от 250 | 31,68 |
| от 450 | 30,06 |
Описание

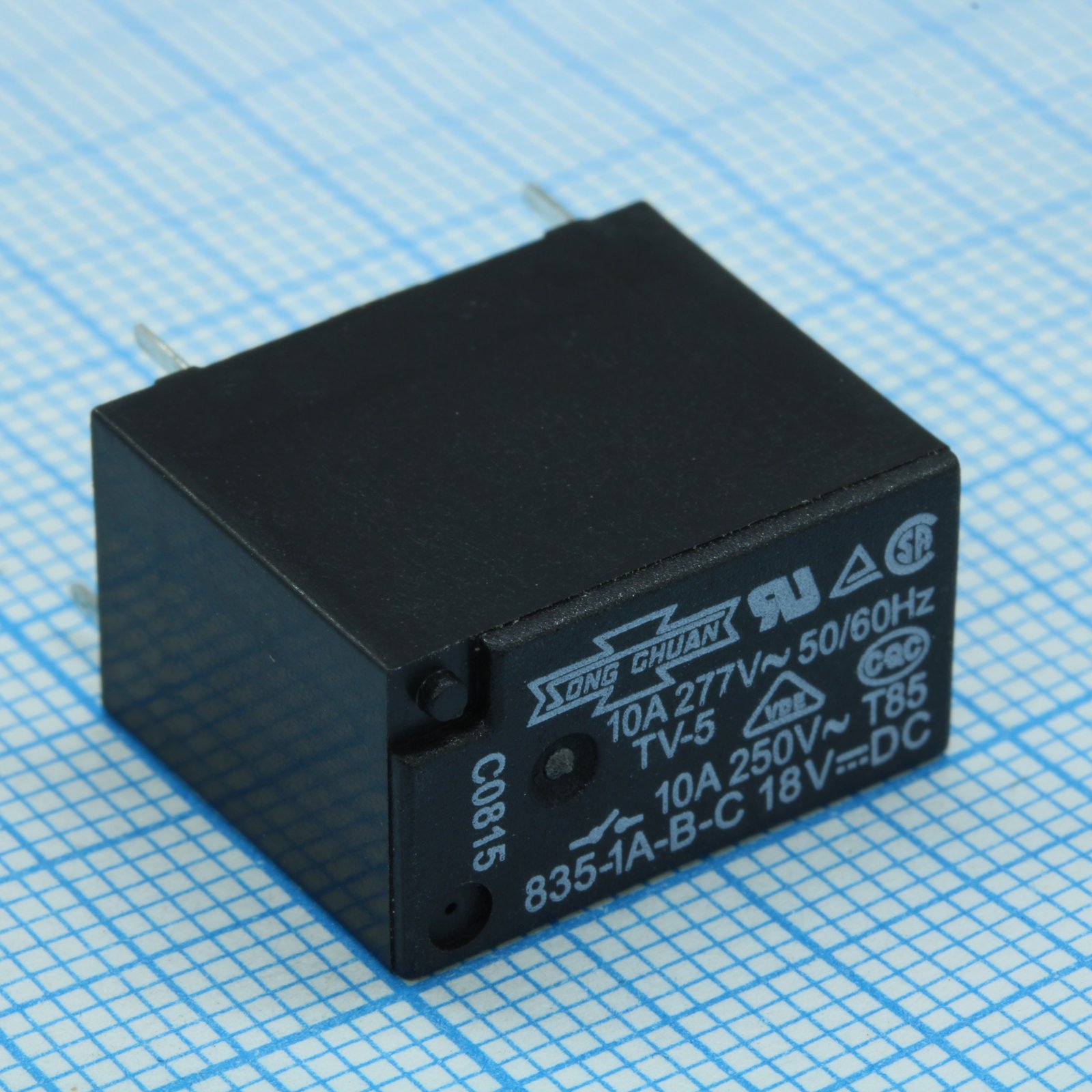

Реле SongChuan 835-1AB-C 18VDC предназначено для пайки в плату. Управляется напряжением 18 В постоянного тока при потребляемой мощности 0,45 Вт и коммутирует нагрузку до 10 А при 240 В переменного тока с одним нормально открытым контактом. Компактный корпус 18,8 x 10,6 x 15,6 мм подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Ширина | 10.6mm |
| Высота | 15.6mm |
| Длина | 18.8mm |
| Серия | 835 |
| Вес | Approx. 6g |
| Корпус | PCB terminal |
| Ul file | E74321 |
| Csa file | 1474283 |
| Тип монтажа | THT |
| Tuv file | R9552647 |
| Vde file | 40010643 |
| Шаг выводов | 12.7mm / 2.54mm |
| Размеры | 18.8 x 10.6 x 15.6 mm |
| Описание | Miniature PCB Relay |
| Артикул | 835-1AB-C |
| Sealed type | Flux tight |
| Напряжение катушки | 18VDC |
| Форма контакта | 1A (SPNO) |
| Без галогенов | Optional |
| Время срабатывания | 10ms Max |
| Время отпускания | 5ms Max |
| Номин. контакта | 10A 240VAC / 12A 125VAC / 10A 277VAC / 10A 30VDC |
| Соотв. RoHS | Да |
| Тип клемм | PCB terminal |
| Сопр. катушки | 720Ω |
| Электрический ресурс | 100,000 ops (900 ops/hr) |
| Мех. ресурс | 10,000,000 ops (18,000 ops/hr) |
| Pick up voltage | 75% of rated voltage max |
| Материал контакта | AgSnO2 / AgNi alloy |
| Напряжение отключения | 5% of rated voltage min |
| Степень загрязнения | 2 |
| Одобр. безоп. | UL/CUL, CSA, TUV, VDE |
| Ном. ток катушки | 25mA |
| Сопр. контакта | 100mΩ Max |
| Категория перенапр. | II |
| Примечание | 18VDC 10A SPST-NO |
| Сопр. изоляции | 100MΩ Min (DC 500V) |
| Макс. коммутируемый ток | 12A |
| Макс. коммутируемое напряжение | 277VAC |
| Раб. температура | -40 ~ +85°C |
| Coil power consumption | 0.45W |
| Макс. коммутационная способность | 2400VA |
| Удар без поврежд. | 100G |
| Тип упаковки | Bulk (россыпь) |
| Ном. изоляционное напряжение | 250V |
| Удар при работе | 10G |
| Coil max continuous voltage | 160% of rated voltage at 85°C |
| Vibration resistance damage | 10-50Hz, amplitude 1.0mm |
| Описание (англ.) | Реле пайка в плату. Упр.: 18VDC, Потр. мощн.: 0.45W. Комм.:10А 240VAC, конт.: 1 открытый, размер (LxWxH) мм: 18.8 х 10.6 х 15.6 |
| Vibration resistance operating | 10-50Hz, amplitude 1.0mm |
| Clearance creepage coil contact | ≥1.5mm / ≥2.5mm |
| Ном. импульсное напряжение | 2500V |
| Dielectric strength contact coil | AC 2500V, 50/60Hz 1 min |
| Эл. прочность разомк. конт. | AC 1000V, 50/60Hz 1 min |
