Автомобильное реле в плату катушка 12В 0.45ВТ Комм.:15А 14VDC, конт.: 1 перекидной, размер (LxWxH) мм: 19.0 х 15.5 х 15.0.
У поставщика
ПроизводительSongChuan
У поставщиков
845 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:845 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 49,80 |
| от 60 | 45,66 |
| от 100 | 42,26 |
| от 200 | 39,71 |
| от 380 | 37,80 |
Описание

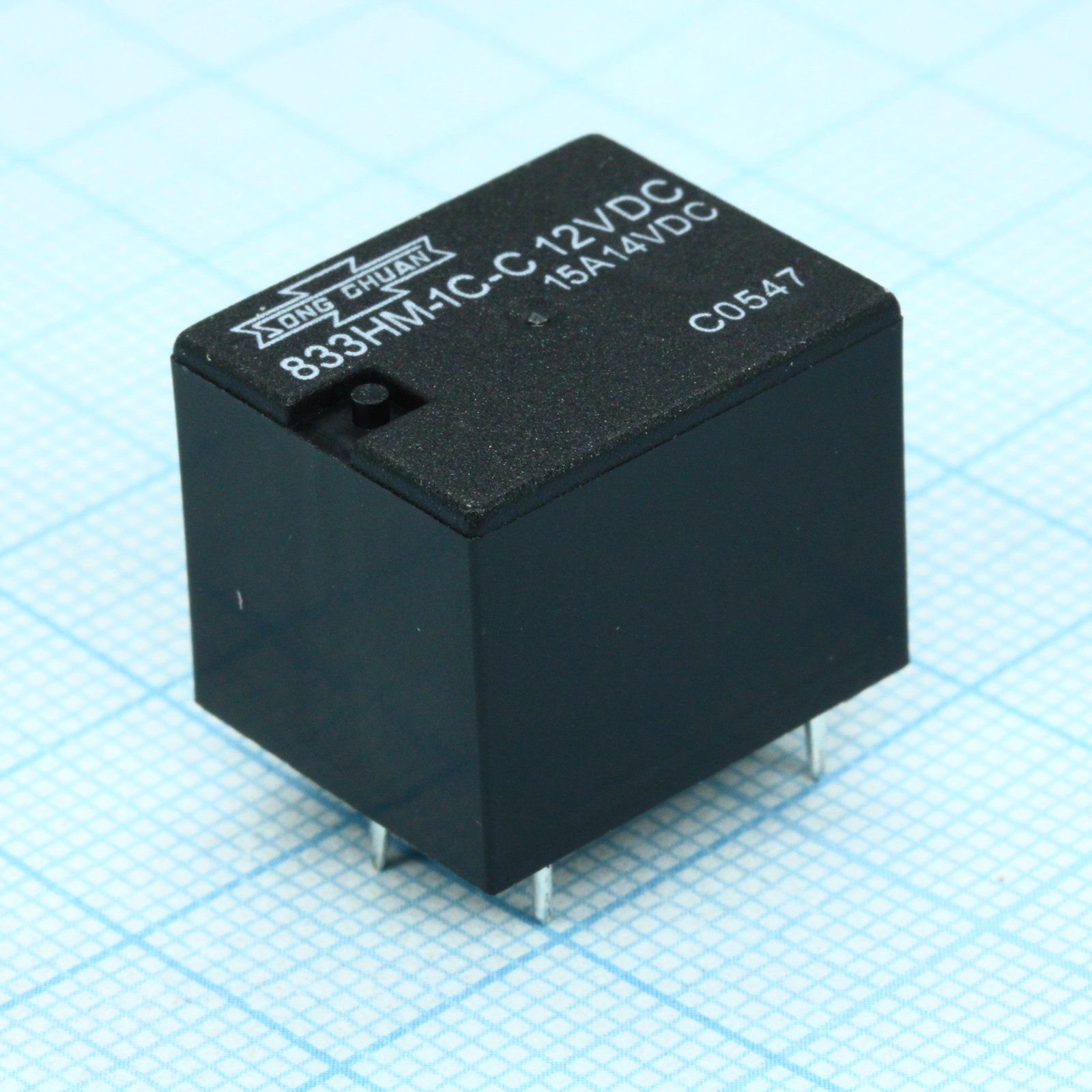

Автомобильное реле SongChuan 833HM-1C-C 12VDC с управляющим напряжением 12 В и потребляемой мощностью 0,45 Вт. Коммутирует нагрузку до 15 А при 14 В постоянного тока, имеет один перекидной контакт (SPDT). Корпус 19×15,5×15 мм предназначен для пайки в плату. Применяется в автомобильной электронике, системах управления и бортовых цепях.
Технические характеристики
| Серия | 833HM |
| Вес | approx. 10g |
| Корпус | PCB terminal |
| Тип монтажа | THT |
| Размеры | 19.0 x 15.5 x 15.0 mm |
| Описание | Sugar cube automotive relay, SPDT, flux tight |
| Артикул | 833HM-1C-C |
| Sealed type | Flux tight |
| Форма контакта | 1C (SPDT) |
| Время срабатывания | 10ms Max. |
| Время отпускания | 5ms Max. |
| Тип клемм | PCB terminal |
| Сопр. катушки | 320Ω ±10% at 23°C |
| Электрический ресурс | 30,000 operations (frequency 1,200 operations/hr) |
| Мех. ресурс | 10,000,000 operations (frequency 18,000 operations/hr) |
| Материал контакта | AgSnO alloy |
| Ном. ток катушки | 37.5mA |
| Coil rated voltage | 12VDC |
| Coil pick up voltage | 75% of rated voltage max at 23°C |
| Contact voltage drop | Typ. 100mV at 10A |
| Примечание | 12VDC 15A SPDT |
| Coil drop out voltage | 10% of rated voltage min at 23°C |
| Сопр. изоляции | 100MΩ Min. (DC 500V) |
| Раб. температура | -40°C to +85°C (no freezing) |
| Coil power consumption | approx. 0.45W |
| Удар без поврежд. | 100G |
| Тип упаковки | Tube (туба) |
| Номин. контактов (резистивная) | 15A 14VDC |
| Удар при работе | 10G |
| Coil max continuous voltage | 120% of rated voltage at 85°C |
| Vibration resistance damage | 10~50Hz, amplitude 1.5mm |
| Описание (англ.) | Реле автомобильное пайка в плату. Упр.: 12VDC, Потр. мощн.: 0.45W. Комм.:15А 14VDC, конт.: 1 перекидной, размер (LxWxH) мм: 19.0 х 15.5 х 15.0. |
| Vibration resistance operating | 10~50Hz, amplitude 1.5mm |
| Dielectric strength contact coil | AC 500V, 50/60Hz 1 minute |
| Эл. прочность разомк. конт. | AC 500V, 50/60Hz 1 minute |
