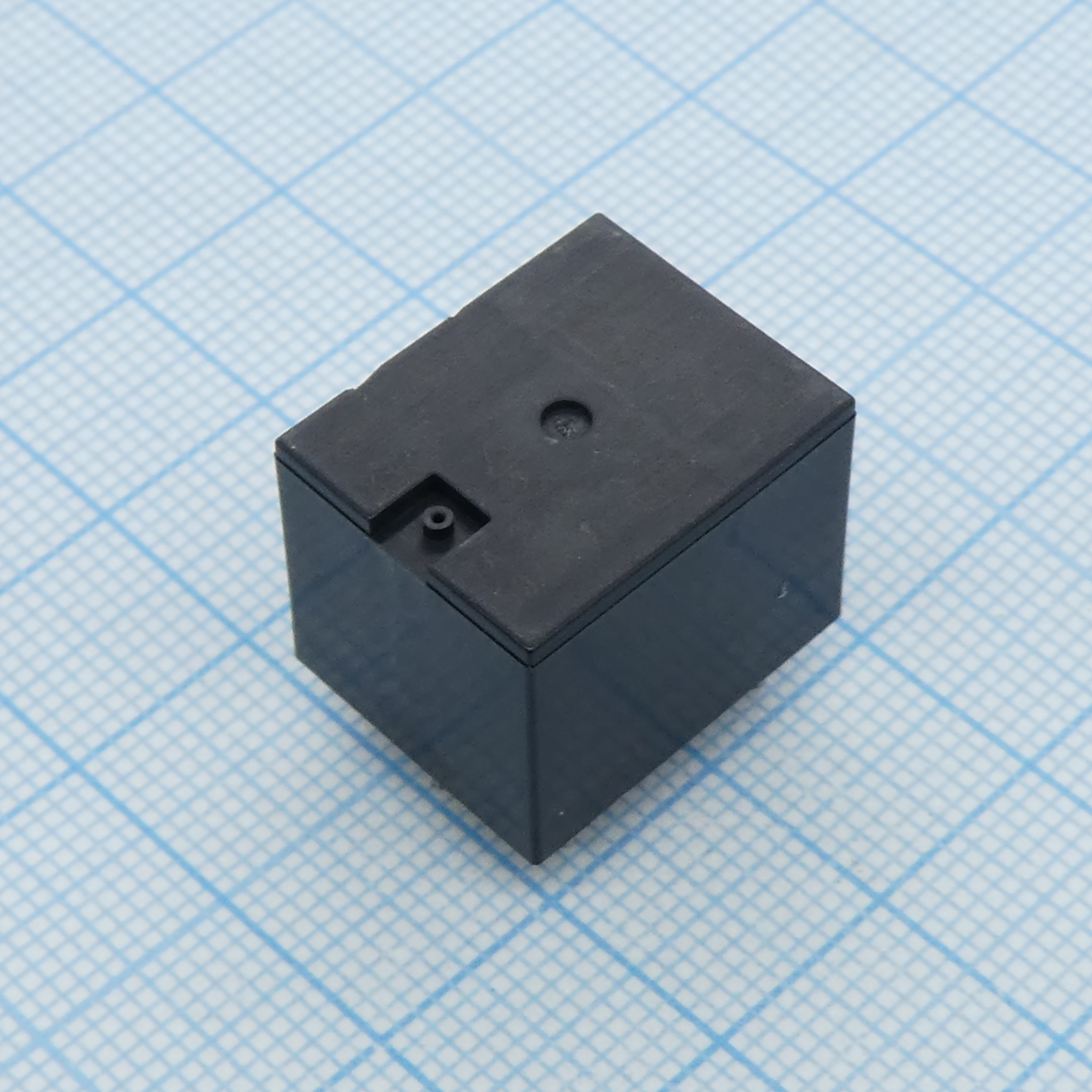

Реле миниатюрное силовое катушка 24В 7A одна контактная группа на переключение монтаж в отверстие
У поставщика
ПроизводительSongChuan
У поставщиков
934 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:934 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 119,09 |
| от 20 | 110,80 |
| от 40 | 104,03 |
| от 80 | 98,99 |
| от 160 | 95,22 |
Описание
Миниатюрное силовое реле SongChuan серии 833H с катушкой на 24 В постоянного тока. Коммутирует нагрузку до 7 А, имеет одну переключающую контактную группу (SPDT) и монтируется в отверстия на плате. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Мощность, Вт | 0.36W |
| Вес | 10g approx |
| Ток, А | 10A |
| Корпус | PCB sugar cube relay |
| Напряжение, В | 24VDC |
| Тип монтажа | THT |
| Размеры | 19mm x 15.5mm x 15.5mm (approx) |
| Sealed type | Flux tight (C) |
| Ток катушки | 30mA |
| Напряжение катушки | 24VDC |
| Форма контакта | SPDT (1C) |
| Время срабатывания | 10ms max |
| Время отпускания | 5ms max |
| Safety rating | 15A 125VAC, 10A 277VAC, 7A 30VDC, 1/4HP 125/250VAC, 1/3HP 125/250VAC (UL/CUL); 12A 125VAC, 7A 250VAC, 7A 30VDC, 4A 250VAC cosφ0.3 (TUV) |
| Pickup voltage | 75% of rated voltage max at 23°C |
| Сопр. катушки | 400Ω ±10% |
| Падение напряжения | 10% of rated voltage min at 23°C |
| Электрический ресурс | 100,000 operations |
| Мех. ресурс | 10,000,000 operations |
| Материал контакта | AgSnO2 |
| Одобр. безоп. | UL/CUL, TUV |
| Сопр. контакта | 100mΩ max |
| Эл. прочность | Between open contacts: AC500V 50/60Hz 1min; Between contact and coil: AC1500V 50/60Hz 1min |
| Примечание | 24VDC 07A SPDT |
| Сопр. изоляции | 100MΩ min at DC500V |
| Раб. температура | -30 to +70°C (no freezing) |
| Max continuous voltage | 150% of rated voltage at 70°C |
| Удар без поврежд. | 100G |
| Тип упаковки | Tube (туба) |
| Удар при работе | 10G |
| Vibration resistance damage | 10-50Hz, amplitude 1.5mm |
| Описание (англ.) | 833H Series 7A SPDT 24VDC Through Hole Miniature Sugar Cube Power Relay |
| Vibration resistance operating | 10-50Hz, amplitude 1.5mm |
