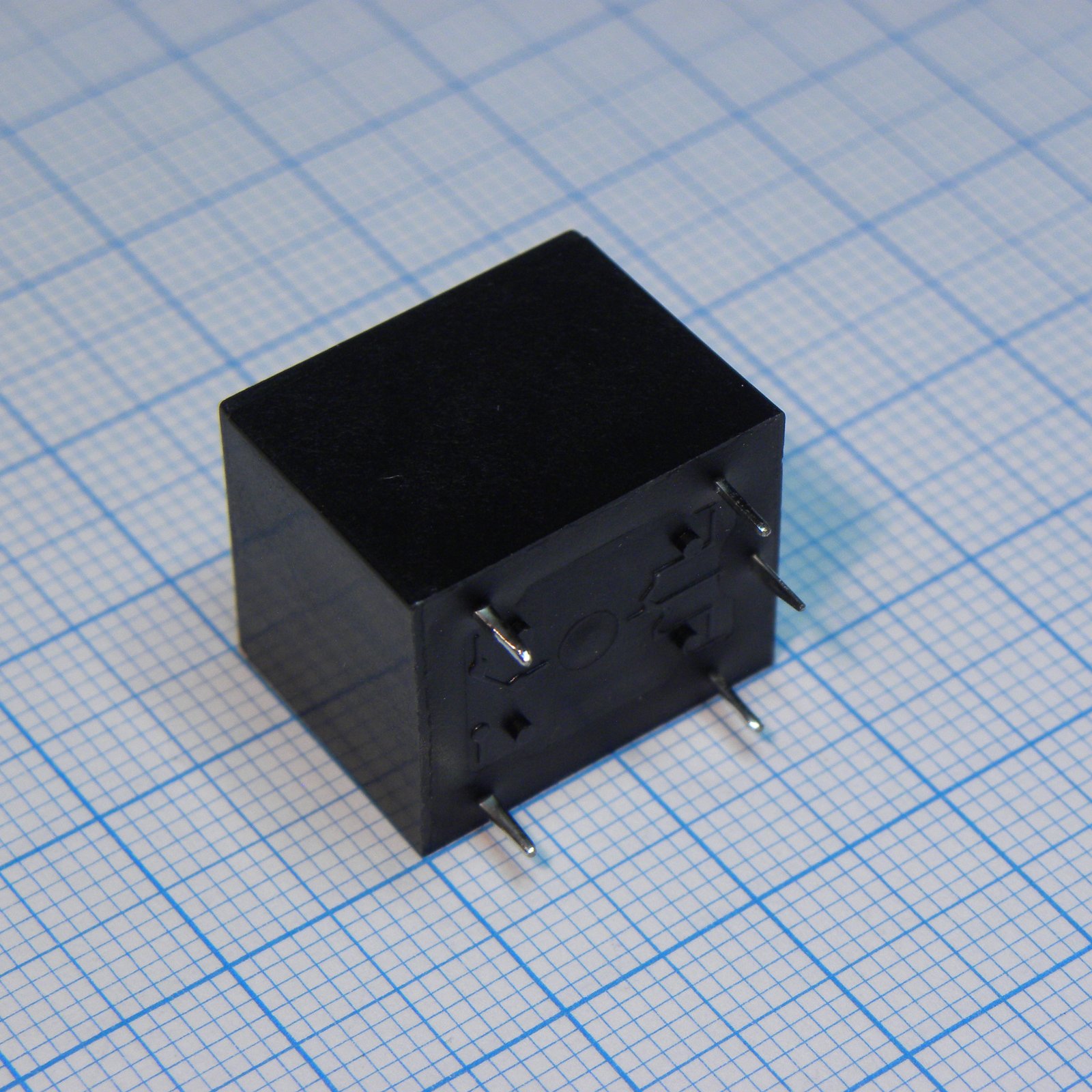

Реле 1пер. 12В / 7A, 250V 833H-1C-C 12VDC
У поставщика
ПроизводительSongChuan
У поставщиков
223 шт.
Норм. уп.: 20
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт128,85 ₽
Сумма1 288,50 ₽
+ доплата 490,00 ₽
В наличии223 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 20 — 120,23 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 288,50 ₽. До заказа без доплаты не хватает 16 011,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 288,50 ₽
Описание
Реле SongChuan 833H-1C-C 12VDC — это электромеханический коммутатор с одной переключающей группой контактов (SPDT). Работает от напряжения катушки 12 В постоянного тока и выдерживает ток до 7 А при напряжении 250 В. Подходит для применения в промышленной автоматике и бытовой электронике.
Технические характеристики
| RoHS | Comply with RoHS-Directive 2002/95/EC |
| Серия | 833H |
| Вес | Approx. 10g |
| Тип монтажа | PCB |
| Размеры | 19mm x 15.5mm x 15.5mm |
| Топология платы | 12.2mm x 14.2mm, φ1.3-5 |
| Тип герметизации | Flux tight |
| Форма контакта | SPDT |
| Время срабатывания | 10ms Max. |
| Время отпускания | 5ms Max. |
| Код заказа | 833H-1C-C |
| Тип клемм | PCB terminal |
| Сопр. катушки | 400Ω |
| Электрический ресурс | 100,000 operations (frequency 1,200 operations/hr) |
| Мех. ресурс | 10,000,000 operations (frequency 18,000 operations/hr) |
| Материал контакта | AgSnO alloy |
| Номинал контакта NC | 7A 250VAC |
| Номинал контакта NO | 10A 125VAC, 7A 250VAC, 7A 30VDC |
| Ном. ток катушки | 30mA |
| Номинальное напряжение катушки | 12VDC |
| Сопр. контакта | 100mΩ Max. |
| Coil pickup voltage | 75% of rated voltage at 23°C |
| Safety approval tuv | 12A 125VAC, 7A 250VAC, 7A 30VDC, 4A 250VAC cosφ0.3 |
| Напряжение отпускания катушки | 10% of rated voltage at 23°C |
| Примечание | 12VDC 7A SPDT |
| Сопр. изоляции | 100MΩ Min. (DC500V) |
| Раб. температура | -30～+70°C (no freezing) |
| Потребляемая мощность катушки | approx. 0.36W |
| Safety approval ul cul | 15A 125VAC, 10A 277VAC, 7A 30VDC, 1/4HP 125/250VAC, 1/3HP 125/250VAC |
| Удар без поврежд. | 100G |
| Тип упаковки | Tube (туба) |
| Удар при работе | 10G |
| Coil max continuous voltage | 150% of rated voltage at 70°C |
| Vibration resistance damage | 10～50Hz, amplitude 1.5mm |
| Operating temperature optional | -30～+85°C available |
| Vibration resistance operating | 10～50Hz, amplitude 1.5mm |
| Электрическая прочность контакт-катушка | AC1500V, 50/60Hz 1min. |
| Эл. прочность разомк. конт. | AC750V, 50/60Hz 1min. |
