Реле в плату. катушка 5В 0.36Вт контакт 7А 250VAC/30VDC, 1 перекидной, 19.0х15.5х15.0мм
У поставщика
ПроизводительSongChuan
У поставщиков
471 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:471 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 117,91 |
| от 20 | 109,68 |
| от 60 | 102,95 |
| от 100 | 97,93 |
| от 180 | 94,19 |
Описание

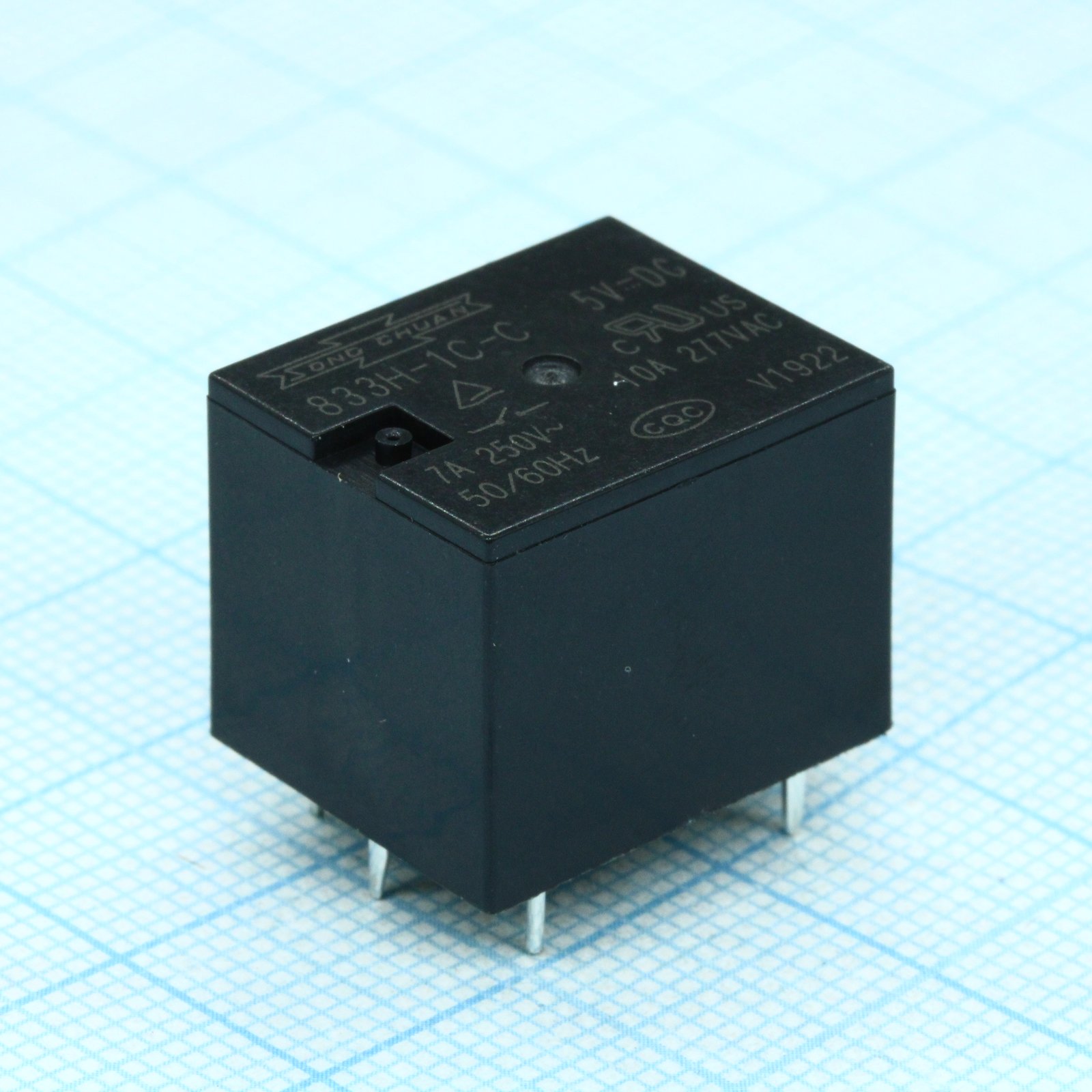

Реле SongChuan 833H-1C-C 05VDC — электромагнитное реле для пайки в плату. Катушка рассчитана на 5 В постоянного тока с потреблением 0,36 Вт, контакты коммутируют до 7 А при 250 В переменного или 30 В постоянного тока. Компонент имеет один перекидной контакт (SPDT) и компактный корпус 19,0×15,5×15,0 мм. Подходит для промышленной автоматики, бытовой электроники и систем управления.
Технические характеристики
| RoHS | Comply with RoHS-Directive 2002/95/EC |
| Тип | 833H-1C-C |
| Серия | 833H |
| Вес | approx. 10g |
| Корпус | PCB terminal |
| Тип монтажа | THT |
| Размеры | 19.0 x 15.5 x 15.0mm |
| Tuv rating | 12A 125VAC, 7A 250VAC, 7A 30VDC, 4A 250VAC cosφ0.3 |
| Описание | Miniature PCB sugar cube relay, SPDT, flux tight |
| Sealed type | Flux tight (C) |
| Напряжение катушки | 5VDC |
| Форма контакта | SPDT (1C) |
| Время срабатывания | 10ms max |
| Время отпускания | 5ms max |
| Ul cul rating | 15A 125VAC, 10A 277VAC, 7A 30VDC, 1/4HP 125/250VAC, 1/3HP 125/250VAC |
| Pickup voltage | 75% of rated voltage at 23C |
| Сопр. катушки | 70ohm |
| Падение напряжения | 10% of rated voltage at 23C |
| Электрический ресурс | 100,000 operations (1,200 ops/hr) |
| Мех. ресурс | 10,000,000 operations (18,000 ops/hr) |
| Сертификат безопасности | UL/CUL File No. E88991, TUV R3-09754206 |
| Материал контакта | AgSnO alloy |
| Contact rating nc | 7A 250VAC |
| Contact rating no | 10A 125VAC, 7A 250VAC, 7A 30VDC |
| Ном. ток катушки | 72mA |
| Сопр. контакта | 100mohm max |
| Примечание | 5VDC 7A SPDT |
| Сопр. изоляции | 100Mohm min (DC500V) |
| Раб. температура | -30 to +70C (no freezing) |
| Coil power consumption | approx. 0.36W |
| Удар без поврежд. | 100G |
| Тип упаковки | Tube (туба) |
| Удар при работе | 10G |
| Coil max continuous voltage | 150% of rated voltage at 70C |
| Vibration resistance damage | 10-50Hz, amplitude 1.5mm |
| Описание (англ.) | Реле пайка в плату. Упр.: 5VDC, Потр. мощн.: 0.36W. Комм.:7А 250VAC/30VDC, конт.: 1 перекидной, размер (LxWxH) мм: 19.0 х 15.5 х 15.0 |
| Operating temperature optional | -30 to +85C available |
| Vibration resistance operating | 10-50Hz, amplitude 1.5mm |
| Dielectric strength contact coil | AC1500V 50/60Hz 1min |
| Эл. прочность разомк. конт. | AC750V 50/60Hz 1min |
