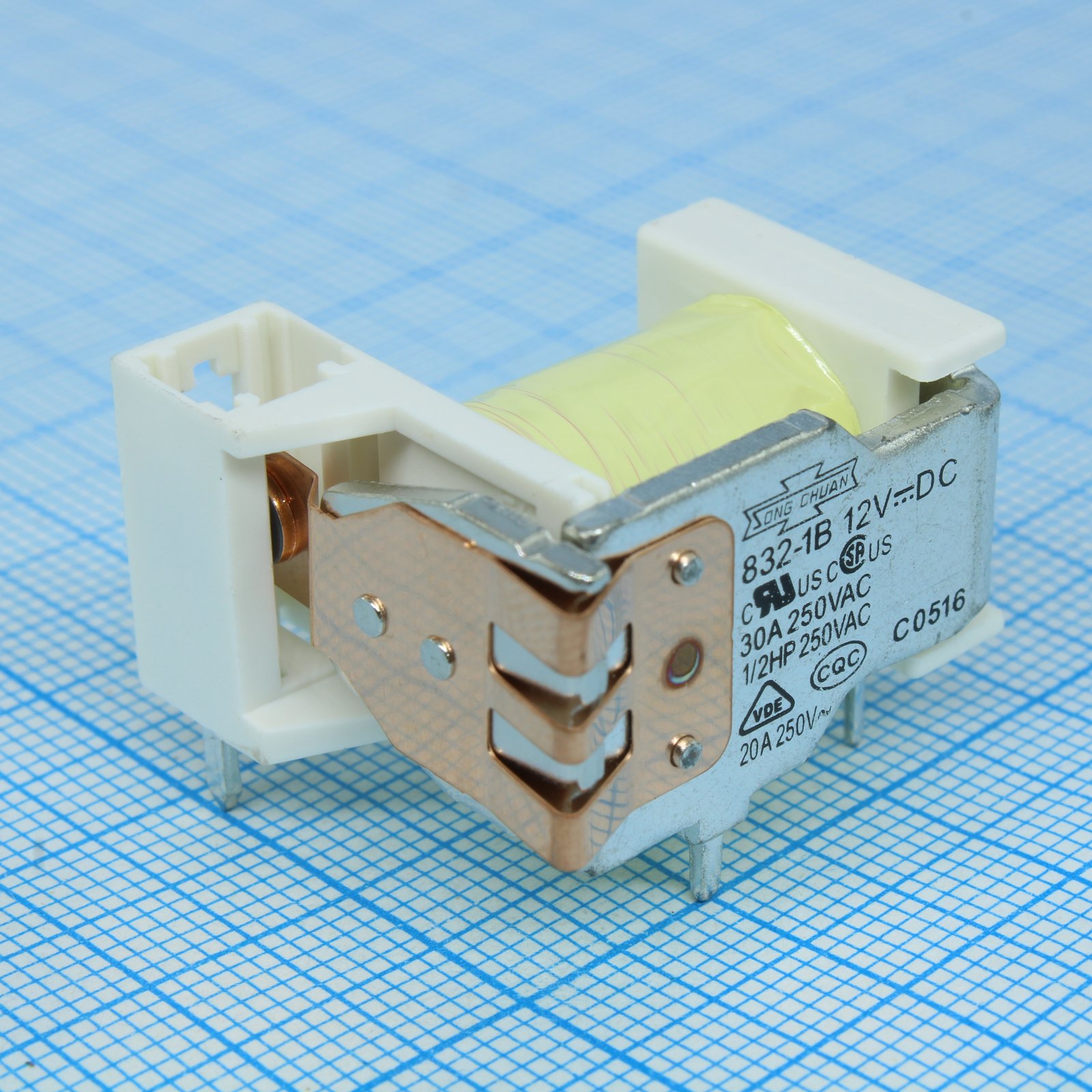

Реле силовое открытого типа (без корпуса), катушка 12В 20А SPST-NC на размыкание
У поставщика
ПроизводительSongChuan
У поставщиков
1 000 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,51 |
| от 125 | 19,31 |
| от 225 | 17,48 |
| от 425 | 16,09 |
| от 825 | 15,07 |
Описание
Реле силовое открытого типа от SongChuan с катушкой на 12 В постоянного тока. Коммутирует нагрузку до 20 А, имеет один нормально замкнутый контакт (SPST-NC) на размыкание. Компактные размеры 29х24х17 мм, корпус отсутствует. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| RoHS | Comply with RoHS-Directive 2002/95/EC |
| Серия | 832 |
| Вес | approx. 22g (open type) |
| Корпус | Open type |
| Ul file | E88991 |
| Csa file | 1429333 |
| Тип монтажа | PCB terminal |
| Vde file | 6615 |
| Contact gap | 2.0mm |
| Описание | Heavy duty 30A general purpose power relay, open type, SPST-NC |
| Артикул | 832-1B |
| Форма контакта | 1B (SPNC) |
| Время срабатывания | 15ms max |
| Время отпускания | 10ms max |
| Ном. напряжение | 12VDC |
| Сопр. катушки | 155Ohm |
| Электрический ресурс | 100,000 operations at 1200 ops/hr |
| Мех. ресурс | 10,000,000 operations |
| Pick up voltage | 75% of rated voltage |
| Материал контакта | AgSnO |
| Напряжение отключения | 10% of rated voltage |
| Класс изоляции | UL Class F |
| Одобр. безоп. | UL/CUL (UL 508 & 873), VDE |
| Contact rating nc | 10A 240VAC / 10A 30VDC |
| Ном. ток катушки | 77mA |
| Сопр. контакта | 50mOhm max |
| Примечание | 12VDC 20A SPST-NC |
| Сопр. изоляции | 1000MOhm min at DC 500V |
| Раб. температура | -55C to +85C |
| Coil power consumption | approx. 0.93W |
| Max continuous voltage | 100% of rated voltage at 85C |
| Удар без поврежд. | 100G |
| Surge voltage withstand | 6KV 1.2x50us (for 832A) |
| Тип упаковки | Bulk (россыпь) |
| Номин. контактов (резистивная) | 20A 240VAC / 20A 30VDC |
| Удар при работе | 10G |
| Vibration resistance damage | 10-55Hz, amplitude 1.5mm |
| Описание (англ.) | Упр.: 12VDC, Комм.: 15A 240VAC, конт.: 1 закр., размер (LxWxH) мм: 29.0х24.1х17.3, без корпуса (открытое) |
| Vibration resistance operating | 10-55Hz, amplitude 1.5mm |
| Dielectric strength contact coil | 1500Vrms 50/60Hz 1min |
| Эл. прочность разомк. конт. | 1500Vrms 50/60Hz 1min |
