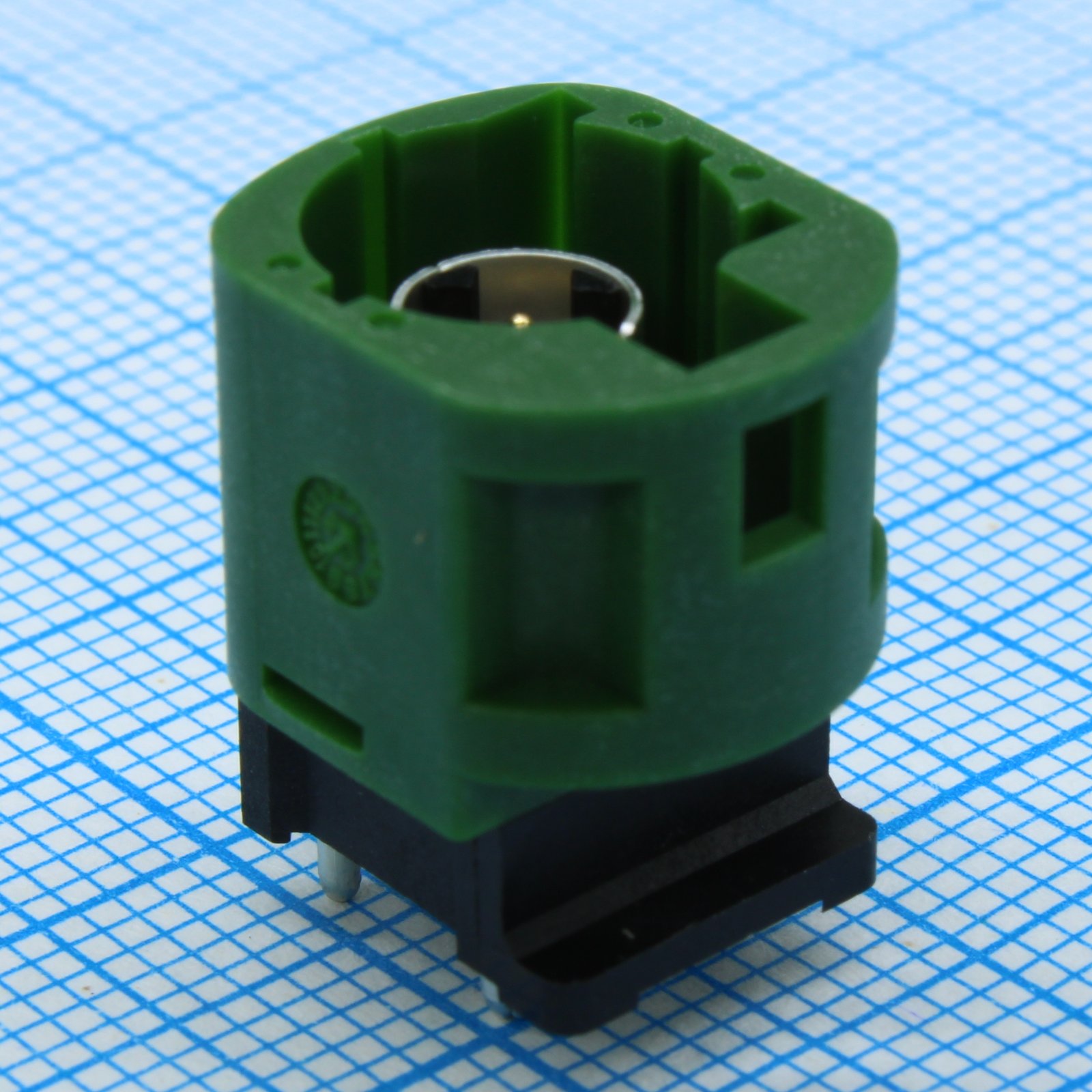

Разъем высокочастотный 100 Oм тип Е
У поставщика
ПроизводительElectric Connector
У поставщиков
3 956 шт.
Цены поставщиков
Склад 13
В наличии:3 956 шт
Срок поставки: до недели
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 194,14 |
| от 22 | 183,09 |
| от 43 | 174,32 |
| от 85 | 166,61 |
| от 170 | 161,40 |
Описание
Разъем высокочастотный от Electric Connector с волновым сопротивлением 100 Ом, тип Е. Выполнен в корпусе для поверхностного монтажа, поставляется на ленте в катушке. Применяется в высокочастотных цепях телекоммуникационного и измерительного оборудования.
Технические характеристики
| Тип монтажа | THT |
| Импеданс | 100 Ω |
| Rf leakage | 75 dB up to 1 GHz, 65 dB up to 2 GHz |
| Return loss | ≥20 dB to 1 GHz, ≥17 dB to 2 GHz |
| Испытательное напряжение | 250 V rms |
| Циклы сочленения | ≥ 25 cycles |
| Вносимые потери | ≤ 0.1 dB to 2 GHz |
| Кол-во выводов | 4 |
| Ток контакта | ≤ 1.5 A DC |
| Диап. частот | DC to 2 GHz |
| Раб. напряжение | 100 V rms |
| Engagement force | ≤ 30 N |
| Материал корпуса | PPA |
| Темп. диапазон | -40°C ~ +105°C |
| Сопр. контакта | ≤ 8 mΩ |
| Материал изолятора | HTN |
| Center pin material | Медный сплав |
| Disengagement force | ≥ 5 N |
| Примечание | 600-13230-01 Type E |
| Сопр. изоляции | ≥ 1000 MΩ |
| Retention force latch | ≥ 110 N |
| Outer contact material | Phosphor Bronze |
| Тип упаковки | Tape and Reel (лента в катушке) |
