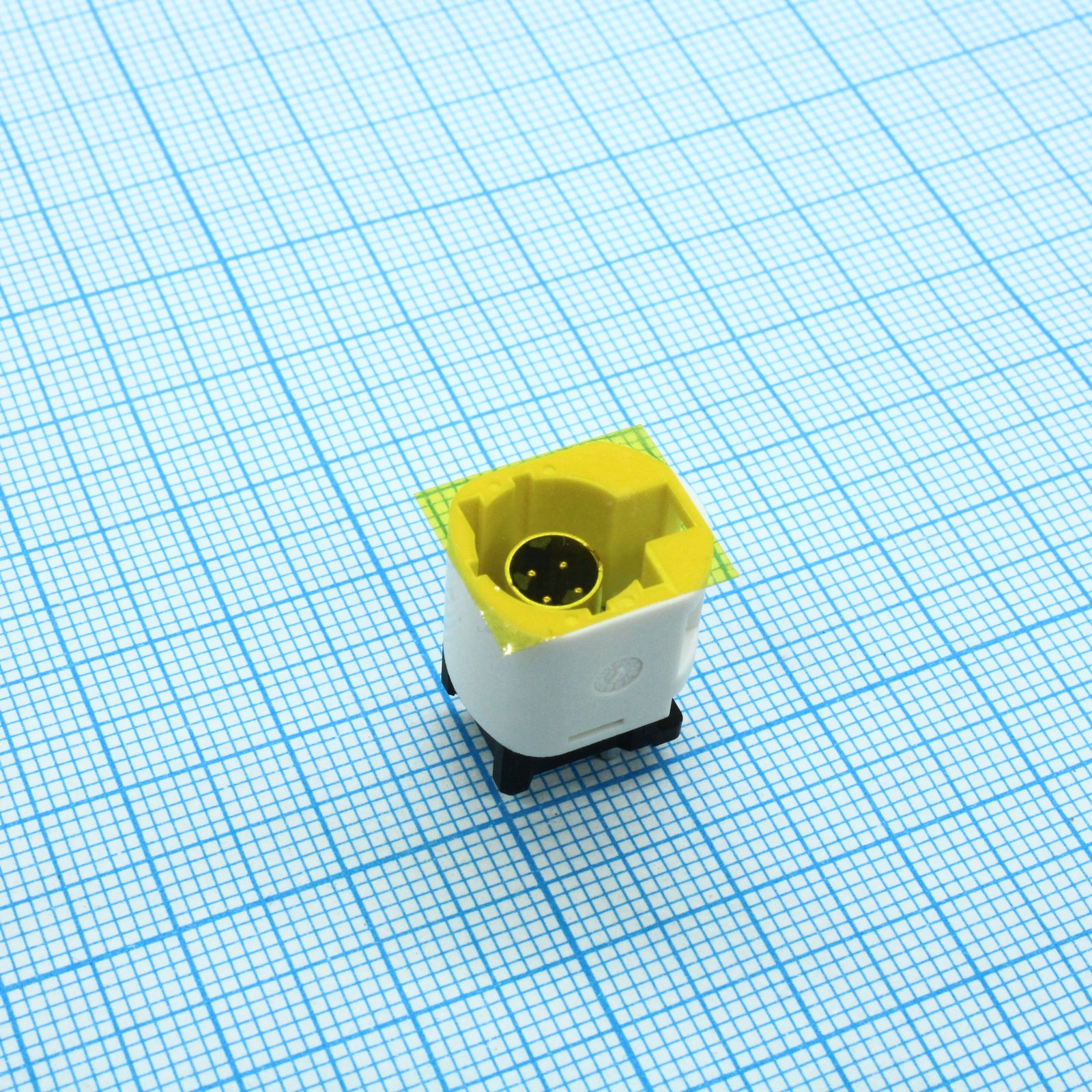

Разъем высокочастотный 100 Oм тип B
У поставщика
ПроизводительElectric Connector
У поставщиков
45 шт.
Цены поставщиков
Склад 13
В наличии:45 шт
Срок поставки: до недели
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 139,32 |
| от 30 | 130,87 |
| от 59 | 124,15 |
| от 118 | 118,25 |
| от 236 | 114,26 |
Описание
Разъем высокочастотный на 100 Ом тип B от Electric Connector. Компонент рассчитан на работу с волновым сопротивлением 100 Ом, поставляется в упаковке Tape and Reel для автоматизированного монтажа. Применяется в высокочастотных цепях телекоммуникационного и измерительного оборудования.
Технические характеристики
| Корпус | HSD PCB Plug, 4 Pin, V/T |
| Тип монтажа | THT |
| Импеданс | 100 Ω |
| Rf leakage | 75 dB up to 1 GHz, 65 dB up to 2 GHz (IEC 62153-4-7) |
| Return loss | ≥20 dB to 1 GHz, ≥17 dB to 2 GHz |
| Испытательное напряжение | 250 V rms |
| Циклы сочленения | ≥25 cycles |
| Вносимые потери | ≤0.1 dB to 2 GHz |
| Кол-во выводов | 4 |
| Ток контакта | ≤1.5 A DC |
| Диап. частот | DC to 2 GHz |
| Раб. напряжение | 100 V rms |
| Engagement force | ≤30 N |
| Темп. диапазон | -40°C to +105°C |
| Материал изолятора | HTN |
| Center pin material | Медный сплав |
| Disengagement force | ≥5 N |
| Сопр. изоляции | ≥1000 MΩ |
| Retention force latch | ≥110 N |
| Outer contact material | Phosphor Bronze |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Plastic housing material | PPA |
| Center contact resistance | ≤8 mΩ |
