Реле промежуточное катушка 24В, 0.53Вт контакты 16А 240В переменного тока, 1 открытый, размер (LxWxH) мм: 29.5х13.5х16.0 мотнаж в отверстие
У поставщика
ПроизводительSongChuan
У поставщиков
318 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:318 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,10 |
| от 20 | 60,89 |
| от 40 | 59,26 |
| от 80 | 56,97 |
| от 160 | 54,23 |
Описание

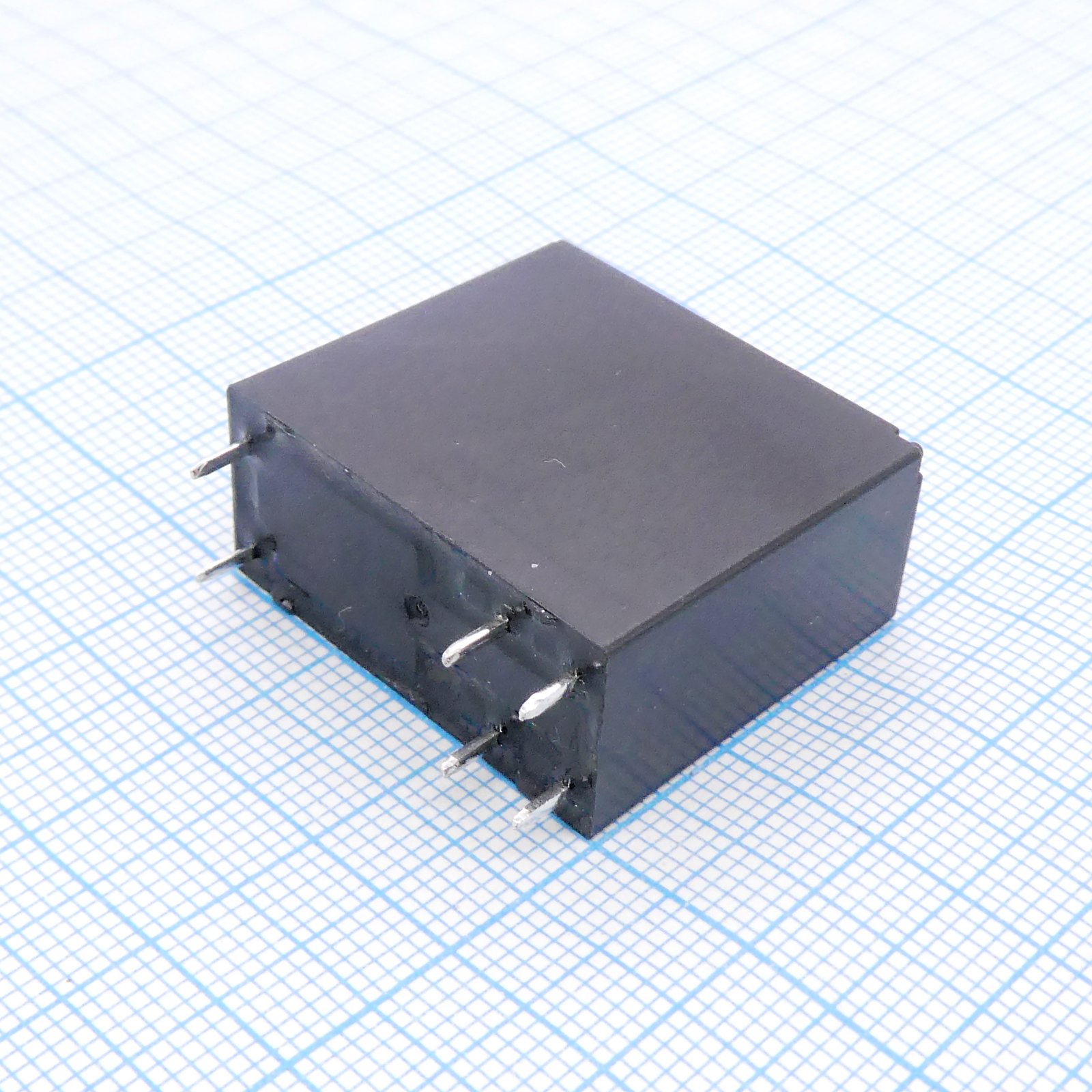

Промежуточное реле SongChuan 793P-1A 24VDC (HS) с одной нормально разомкнутой группой контактов. Катушка рассчитана на 24 В постоянного тока при мощности 0,53 Вт, контакты коммутируют нагрузку до 16 А при 240 В переменного тока. Компактный корпус 29,5x13,5x16 мм предназначен для монтажа в отверстие печатной платы. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| RoHS | Complies with RoHS-Directive 2011/65/EU |
| Тип | PCB Power Relay |
| Серия | 793 |
| Вес | Approx. 17g |
| Тип монтажа | THT |
| Тип катушки | High Sensitivity |
| Мощность катушки | 0.53W |
| Размеры | 29.5 x 13.5 x 16.0 mm |
| Tuv rating | 16A 250VAC, 6A 125VAC cosφ0.5, 8A 250VAC cosφ0.4 |
| Sealed type | Flux tight |
| Ток катушки | 22mA |
| Напряжение катушки | 24VDC |
| Форма контакта | 1A (SPNO) |
| Производитель | SONG CHUAN |
| Время срабатывания | 20ms Max. |
| Время отпускания | 10ms Max. |
| Ul rating nc | 16A 250VAC, 25A 125VAC, 16A 30VDC, 1/2HP 250/125VAC, 8A FLA 250VAC |
| Ul rating no | 20A 277VAC, 25A 125VAC, TV-10, 20A 30VDC, 1/2HP 250/125VAC, 8A FLA 250VAC |
| Pickup voltage | 75% of rated voltage |
| Тип клемм | PCB terminal |
| Сопр. катушки | 1100Ω |
| Падение напряжения | 10% of rated voltage |
| Электрический ресурс | 100,000 ops. (1,800 ops./hr) |
| Мех. ресурс | 10,000,000 ops. (18,000 ops./hr) |
| Материал контакта | AgSnO alloy |
| Степень загрязнения | 3 |
| Одобр. безоп. | UL/CUL, CSA, TUV |
| Сопр. контакта | 100mΩ Max. |
| Категория перенапр. | II |
| Примечание | 24VDC 16A SPST-NO |
| Сопр. изоляции | 1000MΩ Min. (DC 500V) |
| Макс. коммутируемый ток | 25A |
| Макс. коммутируемое напряжение | 277VAC |
| Раб. температура | -40°C to +70°C |
| Max continuous voltage | 170% of rated voltage at 70°C |
| Макс. коммутационная способность | 3840VA |
| Удар без поврежд. | 100G |
| Тип упаковки | Tube (туба) |
| Номин. контактов (резистивная) | 16A 240VAC |
| Ном. изоляционное напряжение | 250V |
| Удар при работе | 10G |
| Vibration resistance damage | 10-55Hz, amplitude 1.5mm |
| Описание (англ.) | Power Relay, SPST-NO (1A), 24VDC Coil, 16A, THT |
| Vibration resistance operating | 10-55Hz, amplitude 1.5mm |
| Clearance creepage coil contact | Reinforce, ≥6.0mm / ≥8.0mm |
| Clearance creepage open contact | Functional |
| Ном. импульсное напряжение | 4000V |
| Эл. прочность катушка-контакты | AC 5000V, 50/60Hz 1 min (for 1A) |
| Эл. прочность разомкнутых контактов | AC 1000V, 50/60Hz 1 min |
