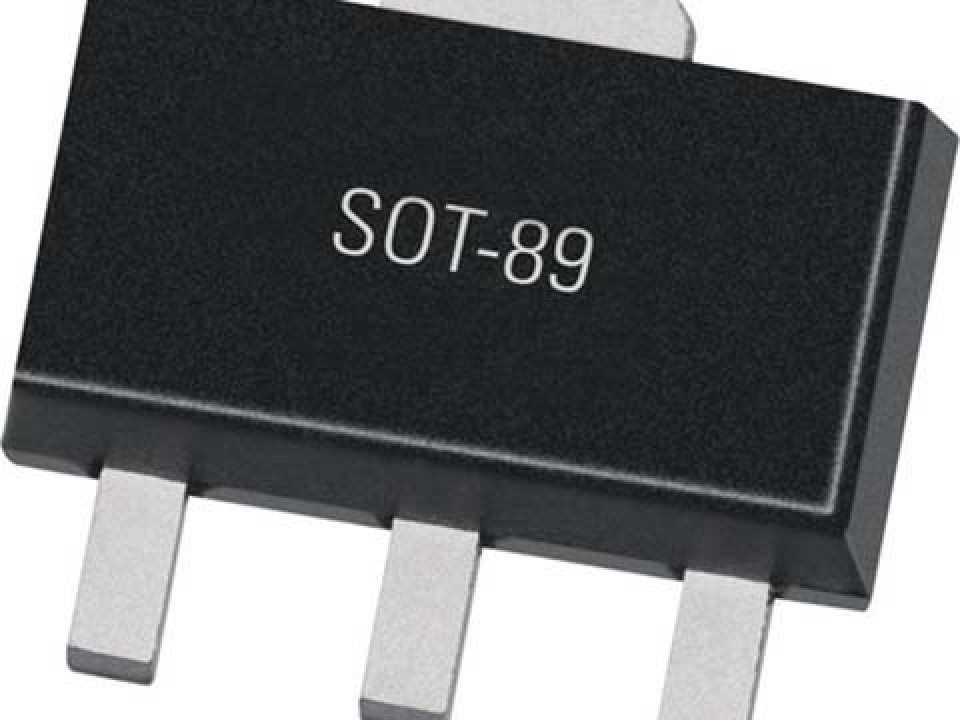

78L05 (+5V, 0,1A) SOT-89 (ZH78L05) стабилизатор напряжения ZH (арт. 188011)
У поставщика
ПроизводительZH
КатегорияСтабилизаторы напряжения и тока
У поставщиков
26 475 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 29
В наличии:26 475 шт.
Срок поставки: до 10 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,09 |
Описание
Стабилизатор напряжения ZH78L05 от производителя ZH в корпусе SOT-89 обеспечивает выходное стабилизированное напряжение +5 В при токе до 0,1 А. Микросхема представляет собой маломощный линейный регулятор, предназначенный для питания низковольтных цепей в различной электронной аппаратуре. Компактный корпус и встроенная защита от перегрузок и перегрева делают его удобным для применения в компактных устройствах.
Технические характеристики
| Ток | 0.1 А |
| Корпус | SOT-89 |
| Тип монтажа | SMD |
| Корпус | SOT-89 |
| Монтаж | SMD |
| Вых. напряжение | 5V |
| Падение напряжения | 1.7V |
| Входной конденсатор | 0.33µF (recommended) |
| Рег. линии | 200mV max (Ui=7-20V, 25°C) |
| Рег. нагрузки | 60mV max (Io=1-100mA, 25°C) |
| Выходной конденсатор | 0.1µF (recommended) |
| Подавление пульсаций | 40dB min, 49dB typ |
| Ток покоя | 6mA typ (25°C), 5.5mA typ (125°C) |
| Макс. вых. ток | 100mA |
| Диап. вх. напр. | 7V to 30V (absolute max 30V) |
| Выходное напряжение шума | 40µV typ (10Hz-100kHz) |
| Напряжение | 5 В |
| Допуск вых. напр. | ±5% (AC) or ±10% (C) |
| Диап. темп. хр. | -40°C to 150°C |
| Диап. раб. темп. | 0°C to 125°C (C/AC suffix), -40°C to 125°C (AB suffix) |
| Тепловое сопр. переход-корпус | 15°C/W (SOT-89) |
| Тепловое сопротивление переход-среда | 200°C/W (SOT-89, typical) |
