Документация
8-битный регистр сдвига, 16-SOIC
У поставщика
ПроизводительNEXPERIA
КатегорияМикросхемы
У поставщиков
1 377 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 377 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 61,59 |
| от 38 | 56,68 |
| от 76 | 52,67 |
| от 151 | 49,66 |
| от 302 | 47,40 |
Описание

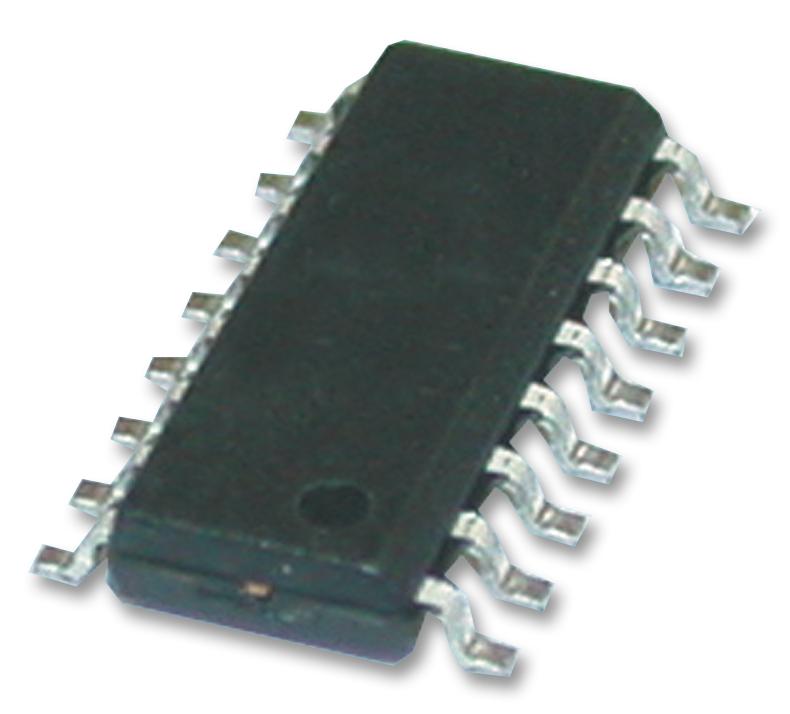

Микросхема 8-битного регистра сдвига от NEXPERIA. Работает в широком диапазоне температур от -40°C до +125°C, выпускается в компактном корпусе SO-16. Подходит для расширения выводов микроконтроллеров в промышленной автоматике и бытовой электронике.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | SO16 |
| Тип монтажа | SMD |
| Ширина корпуса | 3.9mm |
| Описание | 8-bit serial-in/serial-out or parallel-out shift register; 3-state |
| Тип выхода | 3-state |
| Артикул | 74LVC595AD |
| Reset input | MR (active LOW) |
| Применение | Serial-to-parallel data conversion, Remote control holding register |
| Clock inputs | SHCP, STCP |
| Логическое семейство | LVC |
| Производитель | Nexperia |
| Serial input | DS |
| Output enable | OE (active LOW) |
| Serial output | Q7S |
| Jedec standard | JESD8-B, JESD36 |
| Версия корпуса | SOT109-1 |
| Parallel outputs | Q0, Q1, Q2, Q3, Q4, Q5, Q6, Q7 |
| Макс. выходное напряжение | 5V |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 1.2V |
| Описание корпуса | plastic small outline package; 16 leads; body width 3.9mm |
| Shift register bits | 8 |
| Power down protection | IOFF |
| Schmitt trigger inputs | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Input voltage tolerant max | 5V |
| Описание (англ.) | 8BIT SHIFT REGISTER 16-SOIC |
| Рабочая температура | -40°C ~ 125°C |
| Тип | 74LVC595AD |
