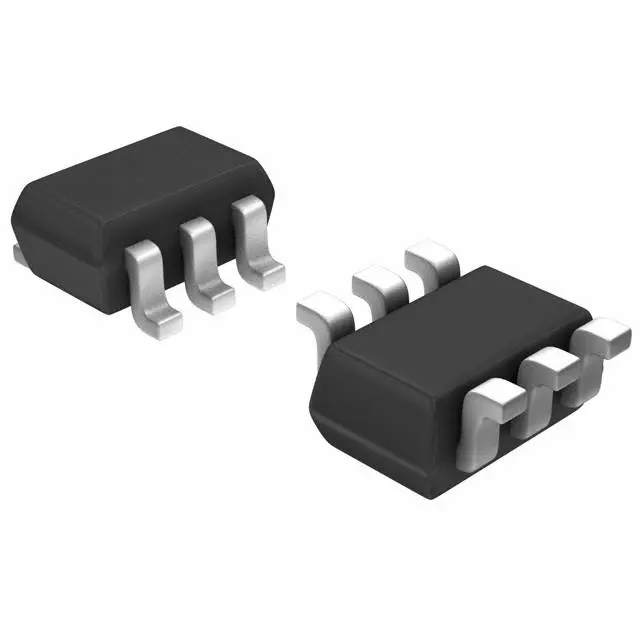

сдвоенный триггер Шмитта с инверсией 6-TSSOP
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Триггеры
У поставщиков
17 912 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:17 912 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 74 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,55 |
| от 350 | 8,41 |
| от 700 | 7,50 |
| от 1 400 | 6,75 |
| от 3 000 | 6,26 |
Описание
Сдвоенный инвертирующий триггер Шмитта от Nexperia. Микросхема выполнена в компактном корпусе TSSOP6 и рассчитана на широкий диапазон рабочих температур от -40 до +125 °C. Применяется для подавления шумов и формирования сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | 6-TSSOP |
| Функция | Dual Schmitt Trigger Inverter |
| Тип монтажа | SMD |
| Без свинца | Да |
| Тип входа | Schmitt trigger |
| Шаг выводов | 0.65mm |
| Тип выхода | push-pull |
| Без галогенов | Да |
| Ioff support | Да |
| Логическое семейство | 74LVC |
| Без сурьмы | Да |
| Соотв. RoHS | Да |
| Число затворов | 2 |
| Latch up current | 100mA |
| Макс. вх. напр. | 5.5V |
| Макс. выходное напряжение | 5.5V |
| Размеры упаковки | 2.0mm x 2.0mm x 1.1mm |
| Макс. ток питания | 40μA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Тип. входная емкость | 3.5pF |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Макс. ток утечки входа | ±20μA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Data retention voltage min | 1.5V |
| Low level output current max | 32mA |
| Low level output current min | 4mA |
| Описание (англ.) | SCHMITT-TRIG SGL INV 6TSSOP |
| High level output current max | -32mA |
| High level output current min | -4mA |
| Power down leakage current max | ±20μA |
| Input transition rise fall rate max | 20ns/V |
| Тепл. сопр. переход-корпус | 143°C/W |
| Рабочая температура | -40°C ~ 125°C |
| Термосопротивление переход-среда | 371°C/W |
