Документация

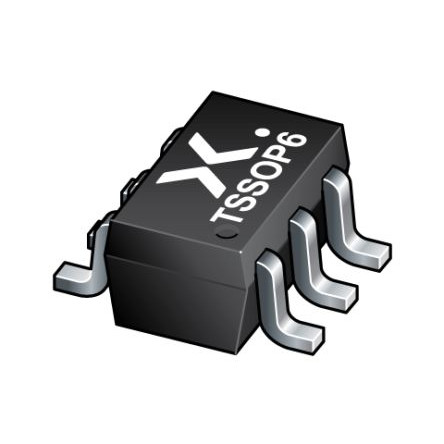

1 на 2 декодер демультиплексор, 6TSSOP
У поставщика
ПроизводительNEXPERIA
У поставщиков
2 085 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 085 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 172 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,05 |
| от 135 | 3,67 |
| от 270 | 3,30 |
| от 540 | 2,96 |
| от 1 079 | 2,68 |
Описание
Микросхема-декодер/демультиплексор 1 на 2 от Nexperia. Работает в широком диапазоне температур от -40 до +125 °C, выпускается в компактном корпусе 6-TSSOP. Подходит для коммутации сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| ESD (мм) | 200V |
| ЭСР HBM | 2000V |
| Корпус | SC-88 (SOT363) |
| Функция | 1-of-2 decoder/demultiplexer |
| Тип монтажа | SMD |
| Логическое семейство | 74LVC |
| Код маркировки | VY |
| Кол-во выводов | 6 |
| Версия корпуса | SOT363 |
| Макс. вх. напр. | 5.5V |
| Ground current max | -100mA |
| Макс. вых. ток | ±50mA |
| Макс. ток питания | 100mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Input clamp current | -50mA |
| Защелка | 250mA |
| Output clamp current | ±50mA |
| Выходной ток управления | ±24mA at V_CC=3.0V |
| Тип. входная емкость | 2.5pF |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диапазон темп. окр. | -40°C to +125°C |
| Макс. ток утечки входа | ±1µA |
| Диап. темп. хр. | -65°C to +150°C |
| Макс. общая рассеиваемая мощность | 250mW |
| Low level output voltage max | 0.1V |
| Макс. ток покоя | 4µA |
| Описание (англ.) | 1OF2 DECODER/DEMUX 6TSSOP |
| High level output voltage min | V_CC - 0.1V |
| Output voltage power down max | 5.5V |
| Power off leakage current max | ±2µA |
| Output voltage active mode max | V_CC + 0.5V |
| Additional supply current per pin max | 500µA |
| Рабочая температура | -40°C ~ 125°C |
| Low level input voltage vcc 2.3 to 2.7 | 0.7V |
| Low level input voltage vcc 2.7 to 3.6 | 0.8V |
| Low level input voltage vcc 4.5 to 5.5 | 0.3*V_CC |
| High level input voltage vcc 2.3 to 2.7 | 1.7V |
| High level input voltage vcc 2.7 to 3.6 | 2.0V |
| High level input voltage vcc 4.5 to 5.5 | 0.7*V_CC |
| Low level input voltage vcc 1.65 to 1.95 | 0.35*V_CC |
| High level input voltage vcc 1.65 to 1.95 | 0.65*V_CC |
| Input transition rise fall rate vcc 2.7 to 5.5 | 10ns/V |
| Input transition rise fall rate vcc 1.65 to 2.7 | 20ns/V |
