1 на 2 неинвертирующий демультиплексор, 6TSSOP
У поставщика
ПроизводительNEXPERIA
У поставщиков
3 075 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 075 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,64 |
| от 96 | 11,94 |
| от 191 | 11,09 |
| от 381 | 10,20 |
| от 761 | 9,48 |
Описание

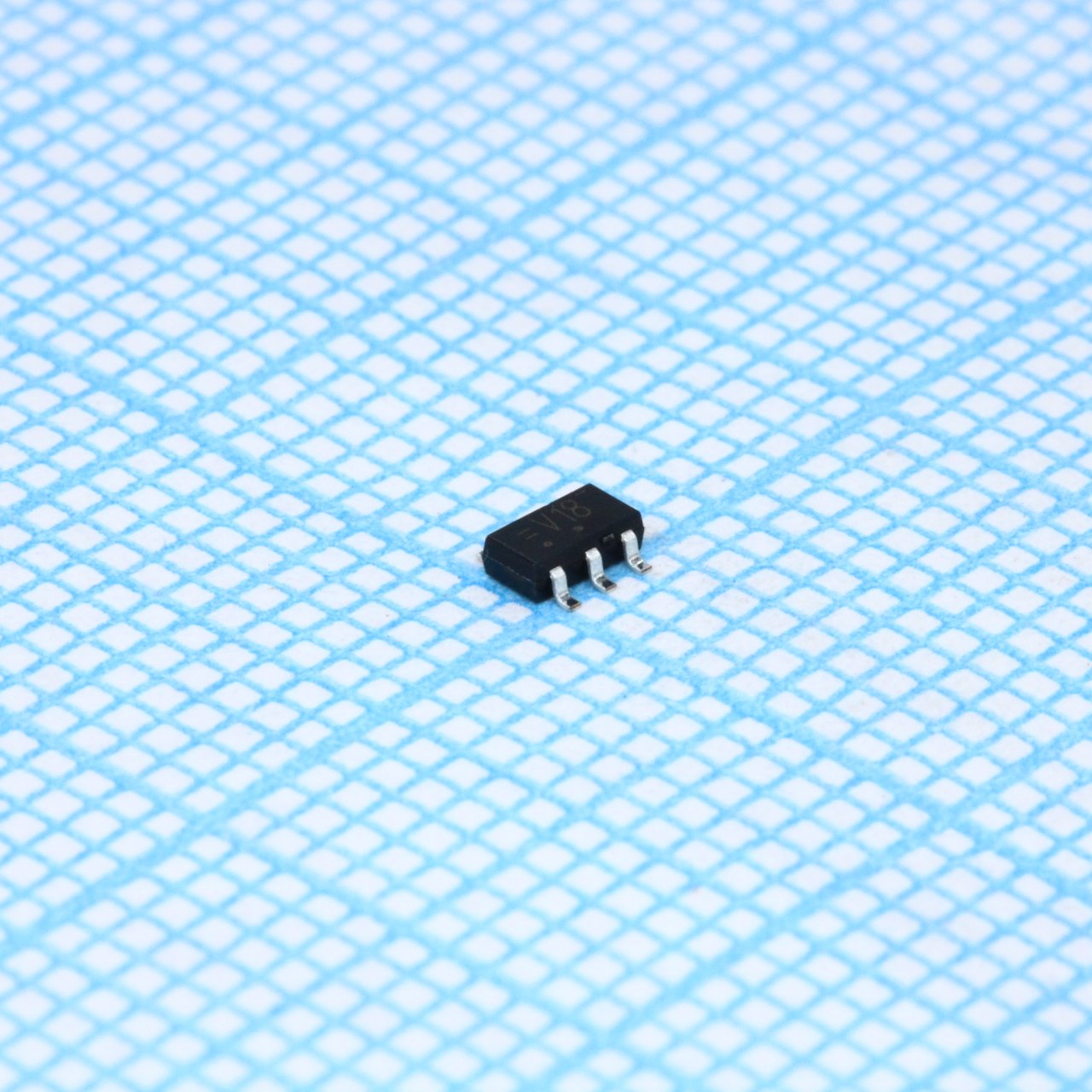

Микросхема-демультиплексор от Nexperia 74LVC1G18GV,125 работает как неинвертирующий переключатель 1 на 2. Компонент выполнен в компактном корпусе TSSOP6 и рассчитан на широкий диапазон температур от -40°C до +125°C. Подходит для коммутации цифровых сигналов в портативной и промышленной автоматике.
Технические характеристики
| Вывод 1 | S |
| Вывод 2 | GND |
| Вывод 3 | A |
| Вывод 4 | 2Y |
| Вывод 5 | VCC |
| Вывод 6 | 1Y |
| ESD (мм) | 200V |
| ЭСР HBM | 2000V |
| Корпус | SOT457 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Описание | 1-of-2 non-inverting demultiplexer with 3-state deselected output |
| Артикул | 74LVC1G18GV |
| Производитель | Nexperia |
| Ток питания | 4µA |
| Latch up current | 250mA |
| Вх. емкость | 2.5pF |
| Макс. вх. напр. | 5.5V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Описание корпуса | plastic surface-mounted package (TSOP6); 5 leads |
| Выходной ток управления | 24mA |
| Output drive voltage | 3.0V |
| Вх. ток утечки | ±1µA |
| Макс. темп. окр. среды | +125°C |
| Темп. окружающей среды мин. | -40°C |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Общая рассеиваемая мощность | 300mW |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Off state output current | ±2µA |
| Additional supply current | 500µA |
| Low level input voltage 1 | 0.35*VCC |
| Low level input voltage 2 | 0.7V |
| Low level input voltage 3 | 0.8V |
| Low level input voltage 4 | 0.3*VCC |
| Power off leakage current | ±2µA |
| High level input voltage 1 | 0.65*VCC |
| High level input voltage 2 | 1.7V |
| High level input voltage 3 | 2.0V |
| High level input voltage 4 | 0.7*VCC |
| Low level output voltage 1 | 0.1V |
| Low level output voltage 2 | 0.45V |
| Low level output voltage 3 | 0.3V |
| Low level output voltage 4 | 0.4V |
| Low level output voltage 5 | 0.55V |
| Low level output voltage 6 | 0.55V |
| High level output voltage 1 | VCC-0.1V |
| High level output voltage 2 | 1.2V |
| High level output voltage 3 | 1.9V |
| High level output voltage 4 | 2.2V |
| High level output voltage 5 | 2.3V |
| High level output voltage 6 | 3.8V |
| Описание (англ.) | 1OF2 NON-INV DEMUX 3ST 6TSSOP |
| Output voltage active mode max | VCC |
| Input transition rise fall rate 1 | 20ns/V |
| Input transition rise fall rate 2 | 10ns/V |
| Output voltage power down mode max | 5.5V |
| Рабочая температура | -40°C ~ 125°C |
| Тип | LVC |
