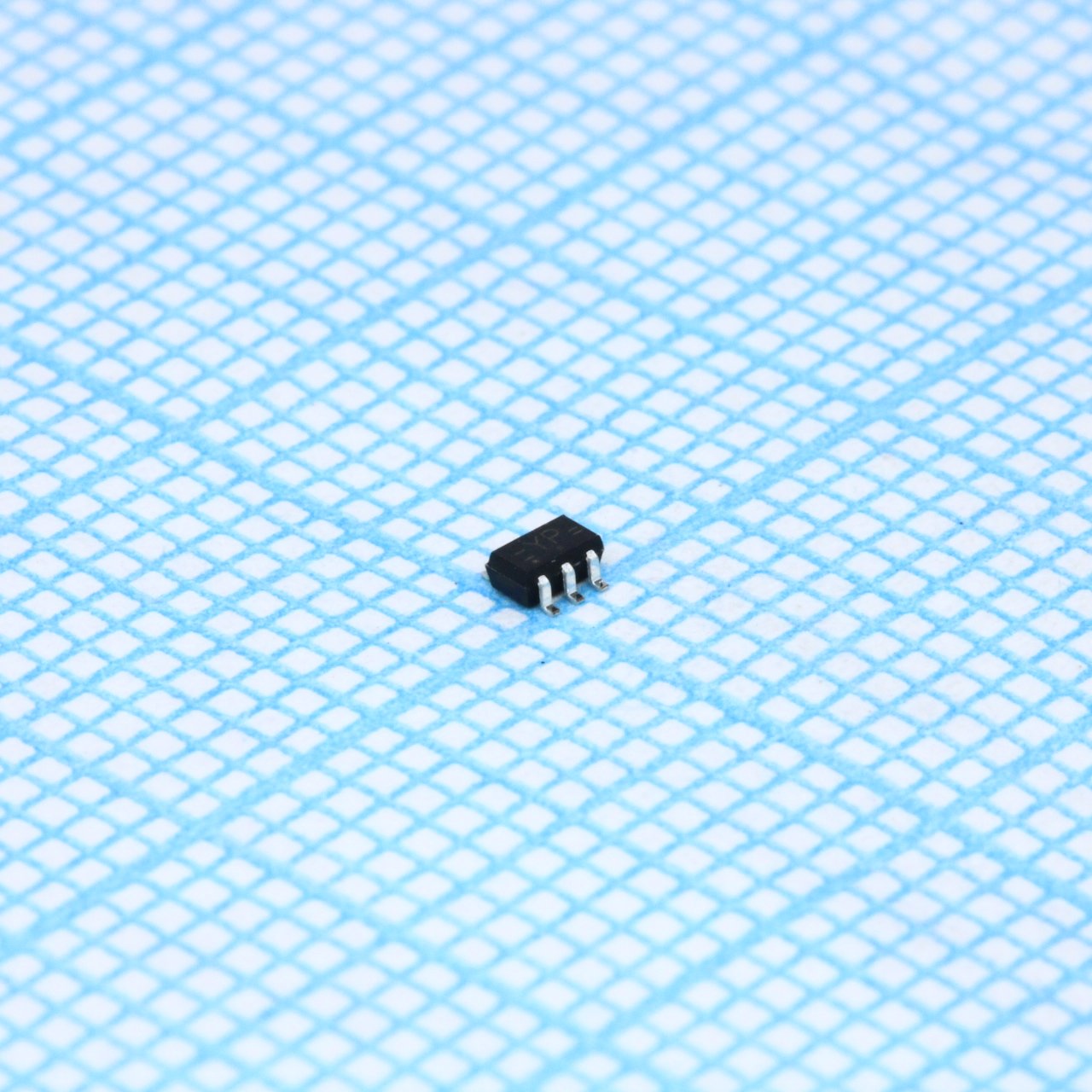

мультиплексор 2 в 1 КМОП кристалл, 6TSSOP
У поставщика
ПроизводительNEXPERIA
У поставщиков
3 928 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 928 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,59 |
| от 116 | 14,84 |
| от 231 | 13,37 |
| от 462 | 12,26 |
| от 923 | 11,44 |
Описание
Микросхема-мультиплексор 2 в 1 от Nexperia. Выполнена по технологии КМОП в компактном корпусе TSSOP6, работает в диапазоне температур от -40 до +125 °C. Подходит для коммутации цифровых сигналов в промышленной автоматике и портативных устройствах.
Технические характеристики
| Корпус | SC-88 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Описание | Single 2-input multiplexer |
| Артикул | 74LVC1G157GW |
| Производитель | Nexperia |
| Код маркировки | YP |
| Ток питания | 4μA |
| Размеры корпуса | 1 x 1.45 x 0.5 mm |
| Версия корпуса | SOT363 |
| Защита от ЭСР мм | 200V |
| Вх. емкость | 2.5pF |
| Макс. вх. напр. | 5.5V |
| ESD защита HBM | 2000V |
| Ground current max | -100mA |
| Макс. вых. ток | ±50mA |
| Макс. ток питания | 100mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Защелка | 250mA |
| Выходной ток управления | ±24mA |
| Output drive voltage | 3.0V |
| Вх. ток утечки | ±1μA |
| Макс. рассеиваемая мощность | 250mW |
| Output clamping current | ±50mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Additional supply current | 500μA |
| Low level input voltage 1 | 0.35VCC |
| Low level input voltage 2 | 0.7V |
| Low level input voltage 3 | 0.8V |
| Low level input voltage 4 | 0.3VCC |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Power off leakage current | ±2μA |
| High level input voltage 1 | 0.65VCC |
| High level input voltage 2 | 1.7V |
| High level input voltage 3 | 2.0V |
| High level input voltage 4 | 0.7VCC |
| Input clamping current min | -50mA |
| Low level output voltage 1 | 0.10V |
| Low level output voltage 2 | 0.45V |
| Low level output voltage 3 | 0.30V |
| Low level output voltage 4 | 0.40V |
| Low level output voltage 5 | 0.55V |
| Low level output voltage 6 | 0.55V |
| High level output voltage 1 | VCC-0.1V |
| High level output voltage 2 | 1.2V |
| High level output voltage 3 | 1.9V |
| High level output voltage 4 | 2.2V |
| High level output voltage 5 | 2.3V |
| High level output voltage 6 | 3.8V |
| Описание (англ.) | SINGLE 2-INPUT MUX 6TSSOP |
| Output voltage active mode max | VCC |
| Input transition rise fall rate 1 | 20ns/V |
| Input transition rise fall rate 2 | 10ns/V |
| Output voltage power down mode max | 5.5V |
| Рабочая температура | -40°C ~ 125°C |
