Документация

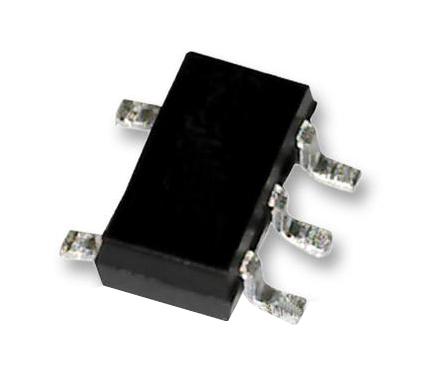

инвертор с триггером Шмитта 5-TSSOP
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Триггеры
У поставщиков
5 957 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 957 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 90 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,77 |
| от 239 | 6,74 |
| от 478 | 5,88 |
| от 955 | 5,21 |
| от 1 909 | 4,76 |
Описание
Инвертор с триггером Шмитта от NEXPERIA в компактном корпусе TSSOP5. Микросхема работает в диапазоне температур от -40°C до 125°C, обеспечивая помехоустойчивое преобразование сигналов. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Green | Да |
| ESD (мм) | 200V |
| ЭСР HBM | 2kV |
| Корпус | SOT353 (TSSOP-5) |
| Функция | Inverter with Schmitt-trigger input |
| Latch up | 100mA |
| Тип монтажа | SMD |
| Без свинца | Да |
| Шаг выводов | 0.65mm |
| Описание | Single Schmitt-trigger inverter |
| Без галогенов | Да |
| Логическое семейство | 74LVC |
| Код упаковки | SE |
| Размер корпуса | 2.0mm X 2.0mm X 1.1mm |
| Без сурьмы | Да |
| Ioff supported | Да |
| Соотв. RoHS | Да |
| Ток питания | 10μA |
| Макс. вх. напр. | 5.5V |
| Потребляемая мощн. | CMOS low power |
| Inputs accept 5 5v | Да |
| Макс. выходное напряжение | VCC |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Input clamp current | -50mA |
| Output clamp current | -50mA |
| Output drive at 3 3v | ±24mA |
| Примечание | ТЛ2 |
| Hysteresis voltage 3v | 0.35V to 1.00V |
| Вх. ток утечки | ±5μA |
| Tape and reel quantity | 3000 |
| Hysteresis voltage 2 3v | 0.40V to 0.80V |
| Hysteresis voltage 4 5v | 0.55V to 1.10V |
| Hysteresis voltage 5 5v | 0.60V to 1.20V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Hysteresis voltage 1 65v | 0.30V to 0.62V |
| Макс. темп. перехода | +150°C |
| Additional supply current | 500μA |
| Continuous output current | ±50mA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Output current low max 3v | 16mA |
| Output current high min 3v | -16mA |
| Power down leakage current | ±10μA |
| Output current low max 2 3v | 8mA |
| Output current low max 2 7v | 12mA |
| Output current low max 4 5v | 24mA |
| Output current low max 5 5v | 32mA |
| Output current high min 2 3v | -8mA |
| Output current high min 2 7v | -12mA |
| Output current high min 4 5v | -24mA |
| Output current high min 5 5v | -32mA |
| Output current low max 1 65v | 4mA |
| Описание (англ.) | Inverter Schmitt Trigger 1-Element CMOS 5-Pin TSSOP T/R |
| Output current high min 1 65v | -4mA |
| Low level output voltage 3v 16ma | 0.4V |
| Low level output voltage 3v 24ma | 0.55V |
| High level output voltage 3v 16ma | 2.4V |
| High level output voltage 3v 24ma | 2.3V |
| Low level output voltage 2 3v 8ma | 0.3V |
| Supply voltage data retention min | 1.5V |
| High level output voltage 2 3v 8ma | 1.9V |
| Low level output voltage 1 65v 4ma | 0.45V |
| Low level output voltage 2 7v 12ma | 0.4V |
| Low level output voltage 4 5v 32ma | 0.55V |
| High level output voltage 1 65v 4ma | 1.2V |
| High level output voltage 2 7v 12ma | 2.2V |
| High level output voltage 4 5v 32ma | 3.8V |
| Negative going threshold voltage 3v | 0.80V to 1.30V |
| Positive going threshold voltage 3v | 1.50V to 2.00V |
| Continuous current through vcc or gnd | ±100mA |
| Negative going threshold voltage 2 3v | 0.58V to 1.00V |
| Negative going threshold voltage 4 5v | 1.21V to 1.95V |
| Negative going threshold voltage 5 5v | 1.45V to 2.35V |
| Positive going threshold voltage 2 3v | 1.11V to 1.60V |
| Positive going threshold voltage 4 5v | 2.16V to 2.74V |
| Positive going threshold voltage 5 5v | 2.61V to 3.33V |
| Рабочая температура | -40°C ~ 125°C |
| Negative going threshold voltage 1 65v | 0.30V to 0.72V |
| Positive going threshold voltage 1 65v | 0.70V to 1.20V |
| Low level output voltage 1 65v to 5 5v 100ua | 0.1V |
| High level output voltage 1 65v to 5 5v 100ua | VCC-0.1V |
