Описание

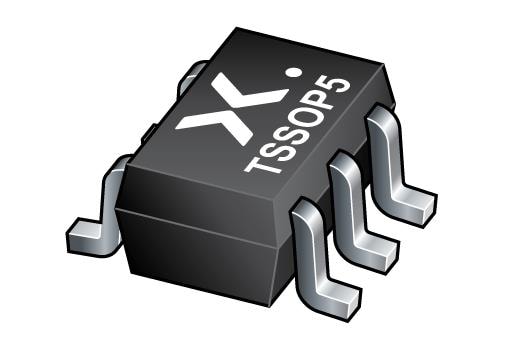

Логический элемент 2ИЛИ-НЕ от Nexperia в миниатюрном корпусе TSSOP5 для поверхностного монтажа. Микросхема работает от одного источника питания 1,65–5,5 В, поддерживает преобразование уровней напряжения и имеет толерантные к 5 В входы. Потребление тока в статике не превышает 1 мкА. Применяется в портативных устройствах, промышленной автоматике и системах с разными уровнями логических сигналов.
Технические характеристики
| Маркировка | SF |
| Корпус | TSSOP5 |
| Особенности | 5V tolerant inputs, level translation up and down |
| Функция | NOR |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Описание | Single supply translating 2-input NOR gate |
| Артикул | 74LV1T02GWH |
| Логическое семейство | LV1T |
| Код упаковки | SOT353-1 |
| Защита от ЭСР | CDM: >1kV; HBM: >2kV |
| Ток питания | 25C: 1µA; -40C to 85C: 10µA; -40C to 125C: 10µA |
| Предельные значения | Входное напряжение: -0.5V to +7.0V; Ground current: -50mA; Вых. ток: ±25mA; Ток питания: 50mA; Напряжение питания: -0.5V to +7.0V; Input clamp current: -20mA; Темп. хранения: -65°C to +150°C; Output clamp current: ±20mA; Output voltage high low: -0.5V to Vcc+0.5V; Общая рассеиваемая мощность: 250mW; Output voltage power off: -0.5V to 4.6V |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Задержка распространения | Other conditions: see datasheet table; Vcc 1.8V CL 15pF 25C: 6.6ns typ, 10.1ns max; Vcc 1.8V CL 30pF 25C: не указано |
| Низкое выходное напряжение | Vcc 2.3V Io 3mA: 0.15V; Vcc 3.0V Io 3mA: 0.1V; Vcc 4.5V Io 4mA: 0.15V; Vcc 4.5V Io 8mA: 0.3V; Vcc 1.65V Io 2mA: 0.2V; Vcc 2.3V Io 2.3mA: 0.1V; Vcc 3.0V Io 5.5mA: 0.2V; Vcc 1.65V to 5.5V Io 20uA: 0.1V |
| Макс. выходное напряжение | Vcc |
| Мин. вых. напряжение | 0V |
| Размеры упаковки | Ширина корпуса: 1.25mm; Тип упаковки: TSSOP5 (SOT353-1) |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.6V |
| Напряжение питания тип. | 5.0V |
| Высокое вых. напр. | Vcc 1.8V Io -2mA: 1.5V; Vcc 2.3V Io -3mA: 2.0V; Vcc 2.5V Io -3mA: 2.25V; Vcc 3.0V Io -3mA: 2.78V; Vcc 4.5V Io -4mA: 4.2V; Vcc 4.5V Io -8mA: 4.1V; Vcc 5.0V Io -8mA: 4.6V; Vcc 1.65V Io -2mA: 1.28V; Vcc 2.3V Io -2.3mA: 2.0V; Vcc 3.0V Io -5.5mA: 2.6V; Vcc 3.3V Io -5.5mA: 2.9V; Vcc 1.65V to 5.5V Io -20uA: Vcc-0.1V |
| Защелка | >250mA |
| Вх. ток утечки | 25C: ±0.1µA; -40C to 85C: ±1µA; -40C to 125C: ±1µA |
| Input threshold voltage low | 3.0V to 3.6V: 0.80V; 4.5V to 5.5V: 0.80V; 1.65V to 2.0V: 0.58V; 2.25V to 2.75V: 0.75V |
| Диап. раб. темп. | -40°C to +125°C |
| Input threshold voltage high | 2.0V: 0.99V; 3.6V: 1.47V; 5.5V: 2.10V; 2.75V: 1.21V; 3.0V to 3.3V: 1.35V; 4.5V to 5.0V: 2.02V; 1.65V to 1.8V: 0.94V; 2.25V to 2.5V: 1.135V |
| Input transition rise fall rate | 20ns/V |
| Additional supply current per input | Vcc 1.8V: 10µA; Vcc 5.5V: 1.35mA |
