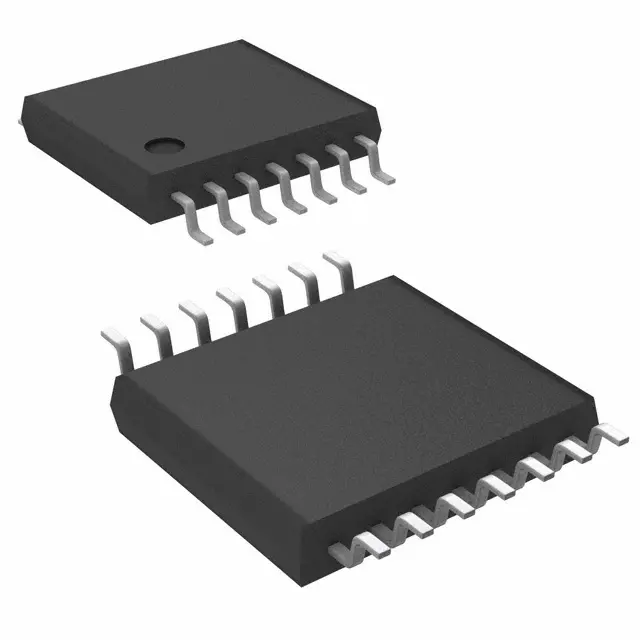

Сдвоенный D-триггер с положительным фронтом TSSOP14
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Триггеры
У поставщиков
1 492 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 492 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 136 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,66 |
| от 60 | 5,14 |
| от 102 | 4,65 |
| от 204 | 4,28 |
| от 408 | 3,99 |
Описание
Сдвоенный D-триггер с положительным фронтом от NEXPERIA в компактном корпусе TSSOP14. Микросхема работает при напряжении от 2 до 6 В и выдерживает температуру от -40 до +125 °C. Подходит для построения цифровых схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Выводы | 14 |
| ESD (мм) | 200V |
| ЭСР HBM | 2000V |
| Корпус | TSSOP14 |
| Тип монтажа | SMD |
| Set reset | asynchronous active LOW |
| Ширина корпуса | 4.4mm |
| Flip flops | 2 |
| Описание | Dual D-type flip-flop with set and reset; positive edge-trigger |
| Input level | TTL |
| Артикул | 74HCT74PW,118 |
| Логическое семейство | 74HCT |
| Производитель | Nexperia |
| Clock trigger | positive edge |
| Снижение мощности | 7.3mW/K above 81°C |
| Версия корпуса | SOT402-1 |
| Вх. емкость | 3.5pF |
| Макс. вх. напр. | VCC |
| Мин. входное напряжение | 0V |
| Макс. вых. ток | 25mA |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 80uA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Макс. рассеиваемая мощность | 500mW |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. ток утечки входа | 1.0uA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Input clamping current max | 20mA |
| Макс. входное низкое напряжение | 0.8V |
| Output clamping current max | 20mA |
| Мин. Uвх высокого уровня | 2.0V |
| Low level output voltage max | 0.4V |
| Описание (англ.) | Flip Flop D-Type Pos-Edge 2-Element 14-Pin TSSOP T/R |
| High level output voltage min | 3.7V |
| Input transition rise fall rate 4.5V | 139ns/V |
| Рабочая температура | -40°C ~ 125°C (TA) |
| Количество контактов | 14 |
