Счетчик универсальный 14-бит КМОП кристалл,
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Счетчики, Делители
У поставщиков
54 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:54 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,81 |
| от 25 | 16,03 |
| от 50 | 15,02 |
| от 100 | 14,09 |
| от 175 | 13,23 |
Описание

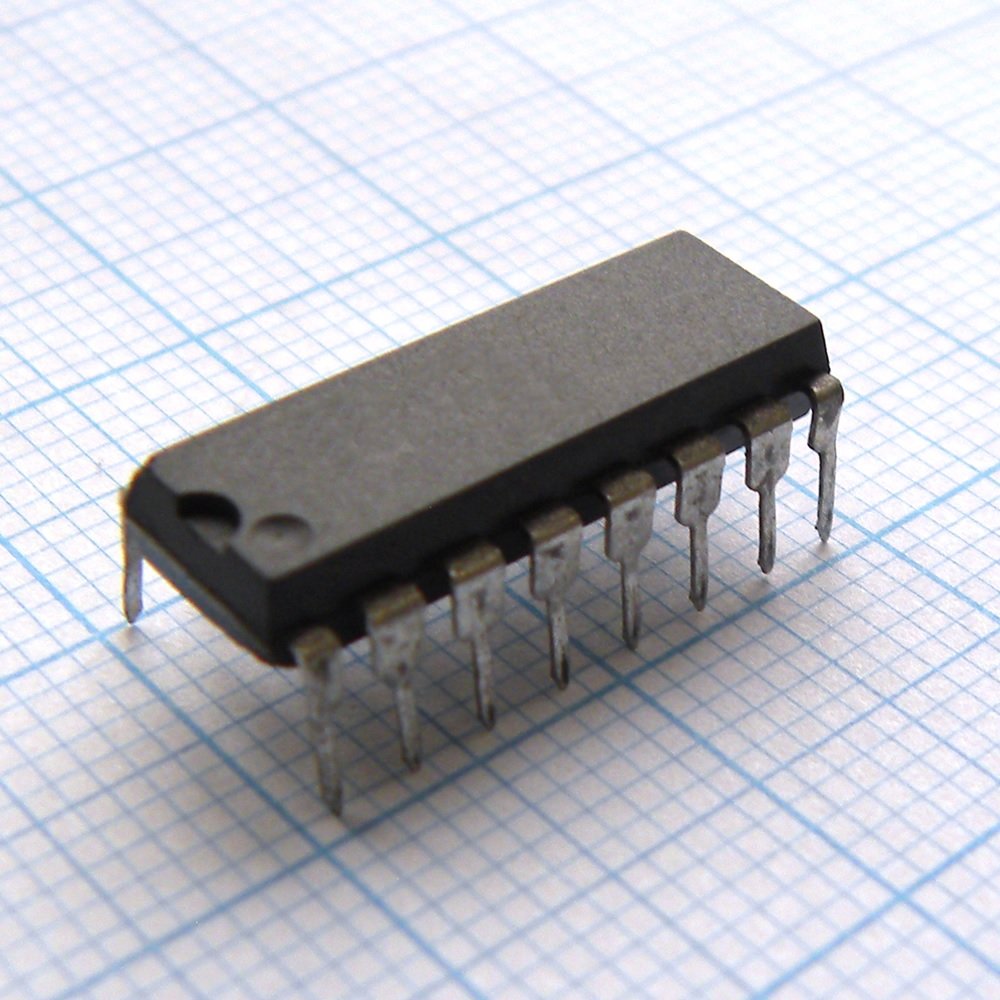

Микросхема-счетчик 14-бит от Nexperia выполнена по технологии КМОП. Работает при напряжении 5 В, выпускается в корпусе DIP16. Применяется в промышленной автоматике и измерительных устройствах для деления частоты и формирования временных задержек.
Технические характеристики
| Outputs | Q3 to Q9, Q11 to Q13 |
| Корпус | DIP16 |
| Тип монтажа | Выводной |
| Соответствие | JEDEC standard no. 7 A |
| Counter type | 14-stage binary ripple counter with oscillator |
| Логическое семейство | 74HCT |
| Master reset | active HIGH |
| Oscillator pins | RS, RTC, CTC |
| Версия корпуса | SOT38-4 |
| Защита от ЭСР мм | 200V |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| ESD защита HBM | 2000V |
| Ground current max | -50mA |
| Макс. вых. ток | 25mA |
| Макс. выходное напряжение | 5.5V |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 50mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Описание корпуса | plastic dual in-line package; 16 leads (300 mil) |
| Макс. темп. окр. среды | 125°C |
| Темп. окружающей среды мин. | -40°C |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Input clamping current max | 20mA |
| Output clamping current max | 20mA |
| Макс. общая рассеиваемая мощность | 750mW |
| Описание (англ.) | 74HCT CMOS, 74HCT4060, DIP16, 5V |
| Тип | 74HCT4060 |
