Мультиплексор 8 в 1 КМОП кристалл
У поставщика
ПроизводительNEXPERIA
У поставщиков
1 836 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 836 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,36 |
| от 50 | 13,60 |
| от 99 | 12,65 |
| от 197 | 11,53 |
| от 394 | 10,56 |
Описание

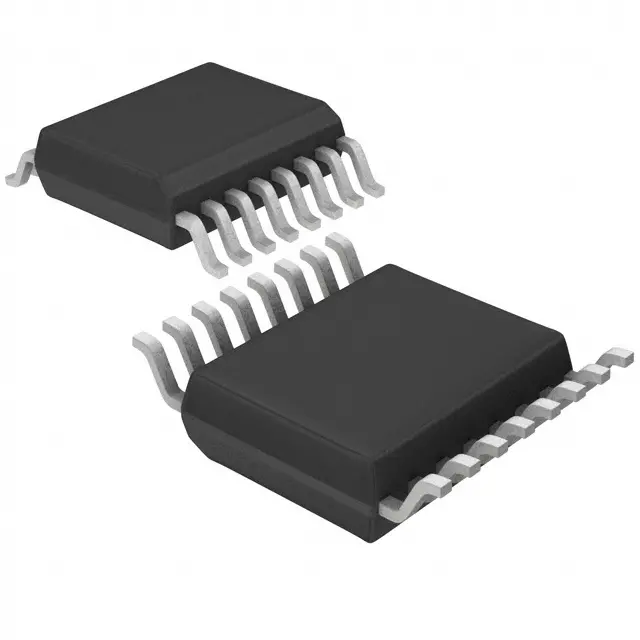

Микросхема-мультиплексор 8 в 1 от NEXPERIA. Работает как коммутатор восьми входных сигналов на один выход, поддерживает напряжение питания от 2 до 10 В. Выполнена в компактном корпусе TSSOP16 и рассчитана на широкий диапазон температур от -40 до +125 °C. Применяется в промышленной автоматике и измерительном оборудовании для переключения аналоговых и цифровых сигналов.
Технические характеристики
| Корпус | TSSOP16 |
| Особенности | break before make, clamp diodes, logic level translation |
| Тип монтажа | SMD |
| Описание | 8-channel analog multiplexer/demultiplexer |
| Тип переключателя | SP8T |
| Логическое семейство | 74HCT |
| Название компонента | 74HCT4051PW,118 |
| Ground current | -50mA |
| Switch current | ±25mA |
| Версия корпуса | SOT403-1 |
| Защита от ЭСР мм | 200V |
| On resistance typ | 70Ω at V_CC - V_EE = 6.0V |
| Supply current cc | 50mA |
| Supply current ee | ±20mA |
| Темп. диапазон | -40°C to +125°C |
| Esd protection cdm | 1000V |
| ESD защита HBM | 2000V |
| Количество каналов | 8 |
| Размеры упаковки | body width 4.4mm |
| Switch voltage range | V_EE to V_CC |
| Input clamping current | ±20mA |
| Supply voltage vcc gnd | 4.5V to 5.5V |
| Supply voltage vcc vee | 2.0V to 10.0V |
| Switch clamping current | ±20mA |
| Общая рассеиваемая мощность | 500mW |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Analog input voltage range | -5V to +5V |
| Power dissipation per switch | 100mW |
| Описание (англ.) | MUX/DEMUX 8X1 16TSSOP |
| Рабочая температура | -40°C ~ 125°C |
