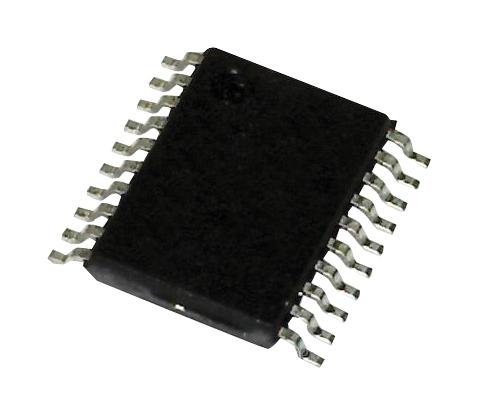

D-триггер с положительным фронтом TSSOP20
У поставщика
ПроизводительNEXPERIA
КатегорияМикросхемы
У поставщиков
34 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:34 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 52,54 |
| от 44 | 48,20 |
| от 88 | 44,64 |
| от 176 | 41,98 |
| от 352 | 39,99 |
Описание
Микросхема D-триггер с положительным фронтом от Nexperia. Выполнена в компактном корпусе TSSOP20, работает при температурах от -40°C до +125°C. Подходит для применения в промышленной автоматике и цифровых устройствах.
Технические характеристики
| ESD (мм) | 200V |
| Серия | 74HCT273 |
| ЭСР HBM | 2000V |
| Корпус | TSSOP20 |
| Функция | Octal D-type flip-flop with reset |
| Кол-во выводов | 20 |
| Clock input | CP pin 11 |
| Описание | Octal D-type flip-flop with reset; positive-edge trigger |
| Артикул | 74HCT273PW,118 |
| Reset input | MR pin 1 active LOW |
| Логическое семейство | HCT |
| Производитель | Nexperia |
| Trigger type | positive-edge |
| Тип монтажа | SMD |
| Версия корпуса | SOT360-1 |
| Input level type | TTL |
| Jedec standard 1 | JESD8C (2.7V to 3.6V) |
| Jedec standard 2 | JESD7A (2.0V to 6.0V) |
| Latch up current | 100mA |
| Макс. вх. напр. | VCC |
| Мин. входное напряжение | 0V |
| Ground current max | -50mA |
| Макс. вых. ток | ±25mA |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 50mA |
| Ток пит. тип. | 8.0μA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Описание корпуса | plastic thin shrink small outline package; 20 leads; body width 4.4 mm |
| Power derating so20 | 12.3mW/K above 109°C |
| Number of flip flops | 8 |
| Тип. входная емкость | 3.5pF |
| Макс. рассеиваемая мощность | 500mW |
| Power derating tssop20 | 10.0mW/K above 100°C |
| Supply current max 85c | 80μA |
| Power derating dhvqfn20 | 12.9mW/K above 111°C |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Supply current max 125c | 160μA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. ток утечки входа | ±1μA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Input clamping current max | ±20mA |
| Макс. входное низкое напряжение | 0.8V |
| Output clamping current max | ±20mA |
| Абс. макс. напряжение питания | 7V |
| Supply voltage absolute min | -0.5V |
| Мин. Uвх высокого уровня | 2.0V |
| Описание (англ.) | D-TYPE POS TRG SNGL 20TSSOP |
| Рабочая температура | -40°C ~ 125°C (TA) |
| Input transition rise fall rate 4 5v max | 139ns/V |
| Input transition rise fall rate 4 5v typ | 1.67ns/V |
