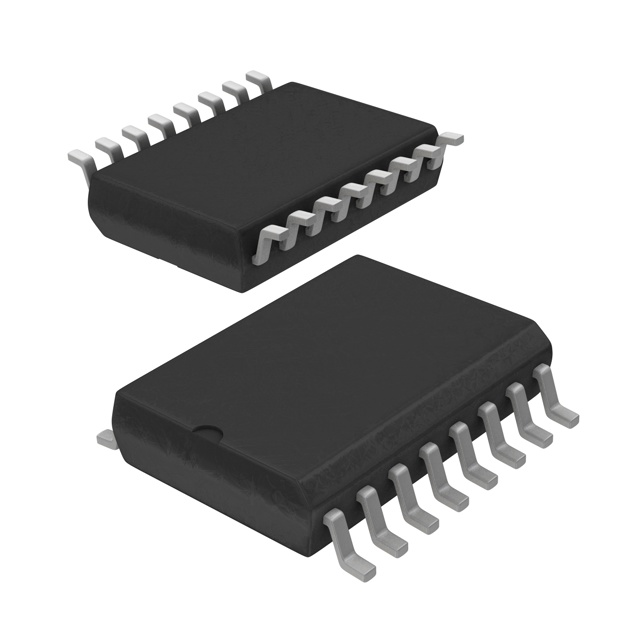

Мультиплексор восьмивходовой с третьим состоянием 16-SO
У поставщика
ПроизводительNEXPERIA
У поставщиков
214 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:214 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,10 |
| от 45 | 14,35 |
| от 89 | 13,41 |
| от 177 | 12,26 |
| от 354 | 11,21 |
Описание
Микросхема-мультиплексор NEXPERIA 74HCT251D,653 коммутирует один из восьми входных сигналов. Работает в расширенном температурном диапазоне от -40 до +125 °C, поддерживает выход с тремя состояниями. Выпускается в компактном корпусе 16-SO. Применяется в промышленной автоматике и цифровых устройствах для выбора каналов данных.
Технические характеристики
| Корпус | SO-16 |
| Функция | 8-input multiplexer |
| Тип монтажа | SMD |
| Тип выхода | 3-state |
| True output | Y |
| Логическое семейство | 74HC/HCT |
| Select inputs | S0, S1, S2 |
| Package outline | 16-SO |
| Число входов | 8 |
| Complement output | Y |
| Вх. емкость | 3.5pF |
| Кол-во выходов | 2 |
| Supply voltage hc | 2.0V to 6.0V |
| Низкий выходной ток | 4mA |
| Supply voltage hct | 4.5V to 5.5V |
| Макс. напряжение питания | 6.0V |
| Мин. напряжение питания | 2.0V |
| Input clamp current | 20mA |
| Output current high | 4mA |
| Output clamp current | 20mA |
| Низ. напр. вых. макс. | 0.1V |
| Мин. выходное высокое напряжение | VCC-0.1V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Input low voltage hc max | 0.3*VCC |
| Output enable active low | Да |
| Input high voltage hc min | 0.7*VCC |
| Макс. ток утечки входа | 1uA |
| Input low voltage hct max | 0.8V |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Input high voltage hct min | 2.0V |
| Абс. макс. вх. напр. | VCC+0.5V |
| Макс. ток утечки | 0.5uA |
| Output voltage absolute max | VCC+0.5V |
| Абс. макс. напряжение питания | 7V |
| Output enable time hc max 5v | 28ns |
| Output enable time hc typ 5v | 13ns |
| Output short circuit current | 25mA |
| Макс. ток покоя | 80uA |
| Описание (англ.) | MULTIPLEXER 8-IN 3ST 16SOIC |
| Output disable time hc max 5v | 28ns |
| Output disable time hc typ 5v | 14ns |
| Output enable time hct max 5v | 28ns |
| Output enable time hct typ 5v | 13ns |
| Power dissipation per package | 500mW |
| Output disable time hct max 5v | 28ns |
| Output disable time hct typ 5v | 14ns |
| Output transition time hc max 5v | 15ns |
| Output transition time hc typ 5v | 7ns |
| Power dissipation capacitance hc | 44pF |
| Output transition time hct max 5v | 15ns |
| Output transition time hct typ 5v | 7ns |
| Power dissipation capacitance hct | 46pF |
| Propagation delay i to y hc max 5v | 34ns |
| Propagation delay i to y hc typ 5v | 18ns |
| Propagation delay s to y hc max 5v | 41ns |
| Propagation delay s to y hc typ 5v | 24ns |
| Propagation delay i to y hct max 5v | 35ns |
| Propagation delay i to y hct typ 5v | 22ns |
| Propagation delay s to y hct max 5v | 44ns |
| Propagation delay s to y hct typ 5v | 24ns |
| Рабочая температура | -40°C ~ 125°C |
| Additional quiescent supply current per input | 1.0uA |
