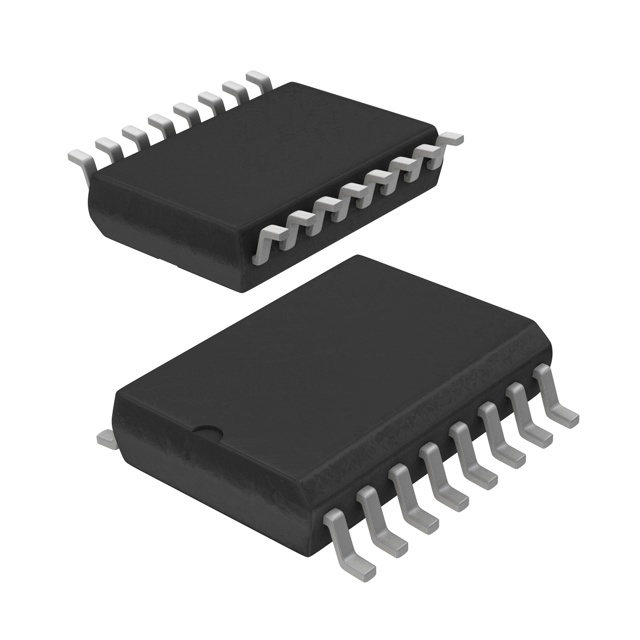

Счетчик двоичный 4-бит реверсивный с параллельной загрузкой КМОП кристалл, SO16
У поставщика
ПроизводительNEXPERIA
КатегорияМикросхемы
У поставщиков
667 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:667 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 77,69 |
| от 29 | 71,86 |
| от 50 | 67,09 |
| от 150 | 63,53 |
| от 250 | 60,87 |
Описание
4-битный реверсивный двоичный счетчик от Nexperia с возможностью параллельной загрузки. Выполнен на КМОП-структуре в компактном корпусе SO-16. Подходит для синхронного счета вверх/вниз в промышленной автоматике и цифровых измерительных устройствах.
Технические характеристики
| Шаг | 1.27mm |
| Особенности | presettable, expandable without external logic, TTL compatible inputs (HCT) |
| Функция | 4-bit synchronous binary up/down counter with asynchronous parallel load and reset |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Ширина корпуса | 3.9mm |
| Логическое семейство | 74HCT |
| Код упаковки | SOT109-1 |
| Корпус | SO-16 |
| Тип. высота | 1.75mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Body length typical | 9.9mm |
| Clock frequency min | 17MHz |
| Output current sink | 4mA |
| Примечание | ИЕ7 |
| Output current source | 4mA |
| Типовое питание | 5V |
| Clock frequency typical | 43MHz |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Типовая входная емкость | 3.5pF |
| Logic level input low max | 0.8V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Logic level input high min | 2.0V |
| Макс. ток покоя | 160µA |
| Описание (англ.) | Counter Single 4-Bit Sync Binary UP/Down 16-Pin SO Bulk |
| Quiescent supply current typical | 8µA |
| Propagation delay clock to output typical | 13ns |
