Мультивибратор перестраиваемый моностабильный SO16
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Мультивибраторы
У поставщиков
1 908 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 908 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 28,49 |
| от 74 | 25,83 |
| от 147 | 23,63 |
| от 293 | 21,97 |
| от 586 | 20,72 |
Описание

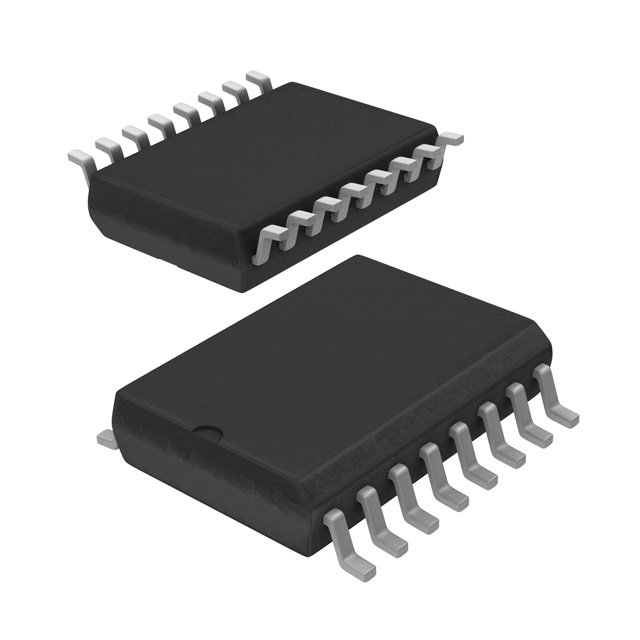

Микросхема NEXPERIA 74HCT123D — перестраиваемый моностабильный мультивибратор в корпусе SO-16. Работает в широком диапазоне температур от -40°C до +125°C, поддерживает перезапуск (ретриггер). Применяется в промышленной автоматике и цифровых устройствах для формирования импульсов и задержек.
Технические характеристики
| ESD (мм) | 200V |
| ЭСР HBM | 2000V |
| Корпус | SO16 |
| Особенности | Retriggerable, Schmitt-trigger action on nA and nB inputs, Direct reset |
| Тип монтажа | SMD |
| Описание | Dual retriggerable monostable multivibrator with reset |
| Input level | TTL |
| Логическое семейство | 74HCT |
| Название компонента | 74HCT123D,653 |
| Версия корпуса | SOT109-1 |
| Latch up current | 100mA |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Ground current max | -50mA |
| Макс. вых. ток | 25mA |
| Макс. выходное напряжение | 5.5V |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 50mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Примечание | АГ3 |
| Макс. темп. окр. среды | 125°C |
| Темп. окружающей среды мин. | -40°C |
| Макс. ток фиксации вх. | 20mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Output clamp current max | 20mA |
| Макс. общая рассеиваемая мощность | 500mW |
| Описание (англ.) | MULTIVIBRATOR RETRIG 16SOIC |
| Low level input voltage max 4 5V | 1.35V |
| Low level input voltage max 5 0V | 1.35V |
| High level input voltage min 4 5V | 3.15V |
| High level input voltage min 5 0V | 3.15V |
| Low level output voltage max 4 5V | 0.1V |
| High level output voltage min 4 5V | 4.4V |
| Input transition rise fall rate nRD | 139ns/V |
| Рабочая температура | -40°C ~ 125°C |
| Тип | 74HCT123D |
