Счетверенная бистабильная защелка 16-SO
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Регистры-защелки
У поставщиков
900 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:900 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,79 |
| от 35 | 55,12 |
| от 69 | 51,29 |
| от 138 | 48,43 |
| от 276 | 46,29 |
Описание

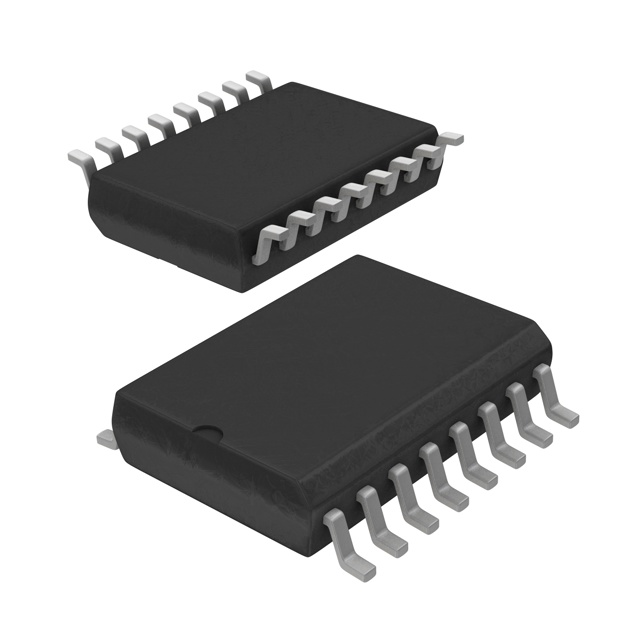

Микросхема NEXPERIA 74HC75D,653 — это счетверенная бистабильная защелка. Выполнена в компактном корпусе 16-SO и работает в широком диапазоне температур от -40°C до +125°C. Применяется в промышленной автоматике и цифровых устройствах для временного хранения данных.
Технические характеристики
| Тип | Quad bistable transparent latch |
| ESD (мм) | 200V |
| ЭСР HBM | 2000V |
| Корпус | SO16 (SOT109-1) |
| Latch up | 100mA |
| Тип монтажа | SMD |
| Ширина корпуса | 3.9mm |
| Технология | CMOS |
| Тип выхода | complementary (Q and nQ) |
| Enable input | active HIGH (LE12, LE34) |
| Логическое семейство | 74HC |
| Кол-во выводов | 16 |
| Макс. вых. ток | ±25mA |
| Макс. ток питания | 80μA |
| Ток пит. тип. | 8μA |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Диап. вх. напр. | 0V to Vcc |
| Диап. вых. напр. | 0V to Vcc |
| Тип. входная емкость | 3.5pF |
| Макс. рассеиваемая мощность | 500mW |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. ток утечки входа | ±1μA |
| Input leakage current typ | ±0.1μA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Input clamping current max | ±20mA |
| Макс. входное низкое напряжение | 0.5V (at Vcc=2V) |
| Output clamping current max | ±20mA |
| Абс. макс. напряжение питания | 7.0V |
| Мин. Uвх высокого уровня | 1.5V (at Vcc=2V) |
| Low level output voltage max | 0.1V (at Vcc=2V, Iol=20μA) |
| Описание (англ.) | LATCH QUAD BISTABLE 16SOIC |
| High level output voltage min | 1.9V (at Vcc=2V, Ioh=-20μA) |
| Рабочая температура | -40°C ~ 125°C |
