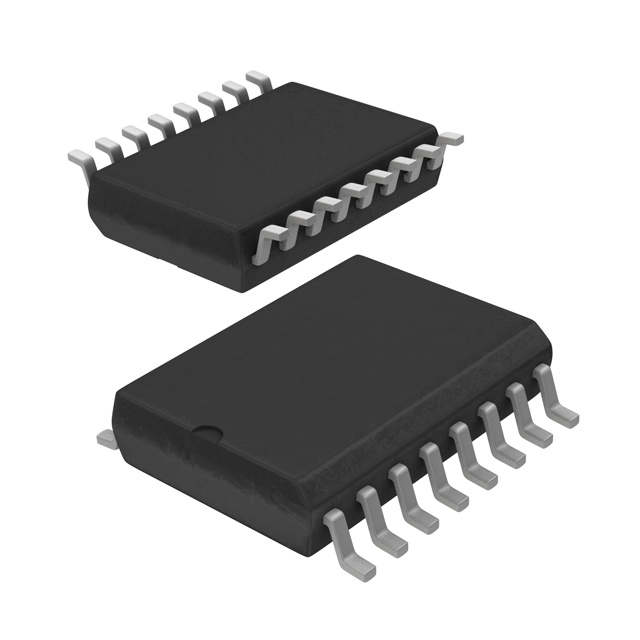

Мультивибратор моностабильный сдвоенный 16-SO
У поставщика
ПроизводительNEXPERIA
КатегорияМикросхемы
У поставщиков
544 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:544 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 52,51 |
| от 42 | 48,24 |
| от 83 | 44,75 |
| от 165 | 42,11 |
| от 330 | 40,16 |
Описание
Микросхема NEXPERIA 74HC4538D,653 — это сдвоенный моностабильный мультивибратор в корпусе 16-SO. Работает в широком диапазоне температур от -40°C до +125°C. Подходит для промышленной автоматики и бытовой электроники, где требуется точная генерация импульсов.
Технические характеристики
| Выводы | 16 |
| ESD (мм) | 200V |
| ЭСР HBM | 2000V |
| Outputs | nQ, nQ (complementary) |
| Корпус | SO16 |
| Тип монтажа | SMD |
| Ширина корпуса | 3.9mm |
| Соответствие | JEDEC standard no. 7A |
| Vih 2V min | 1.5V |
| Vih 6V min | 4.2V |
| Vil 2V max | 0.5V |
| Vil 6V max | 1.8V |
| Voh 2V min | 1.9V |
| Voh 6V min | 5.9V |
| Vol 2V max | 0.1V |
| Vol 6V max | 0.1V |
| Описание | Dual retriggerable precision monostable multivibrator |
| Артикул | 74HC4538D |
| Reset input | nCD (active LOW) |
| Производитель | Nexperia |
| Vih 4 5V min | 3.15V |
| Vil 4 5V max | 1.35V |
| Voh 4 5V min | 4.4V |
| Vol 4 5V max | 0.1V |
| Trigger inputs | nA (falling edge), nB (rising edge) |
| Версия корпуса | SOT109-1 |
| Макс. вх. напр. | VCC |
| Мин. входное напряжение | 0V |
| Ground current max | -50mA |
| Макс. вых. ток | ±25mA |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 50mA |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Напряжение питания тип. | 5.0V |
| External components | CEXT, REXT |
| Макс. рассеиваемая мощность | 500mW |
| Supply current 6V max | 160µA |
| Макс. темп. окр. среды | +125°C |
| Темп. окружающей среды мин. | -40°C |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Power derating above 70C | 8mW/K |
| Макс. ток утечки входа | ±1µA |
| Input clamping current max | ±20mA |
| Output pulse width formula | TW = 0.7 × REXT × CEXT |
| Output clamping current max | ±20mA |
| Абс. макс. напряжение питания | 7.0V |
| Supply voltage absolute min | -0.5V |
| Описание (англ.) | MULTIVIBRATR DUAL MONO 16SOIC |
| Nrext cext leakage current max | ±500nA |
| Input transition rise fall rate 2V | 625ns/V |
| Input transition rise fall rate 6V | 83ns/V |
| Input transition rise fall rate 4 5V | 139ns/V |
| Рабочая температура | -40°C ~ 125°C |
| Pulse width variation over temperature | ±0.2% |
