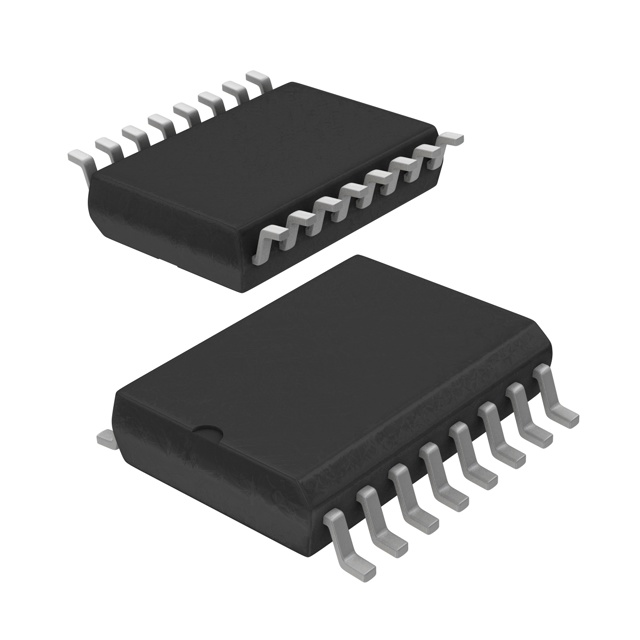

Генератор с ФАПЧ, управляемый напряжением 16-SO
У поставщика
ПроизводительNEXPERIA
У поставщиков
598 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:598 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,98 |
| от 34 | 56,26 |
| от 67 | 52,39 |
| от 133 | 49,50 |
| от 265 | 47,33 |
Описание
Микросхема генератора с ФАПЧ от NEXPERIA. Работает в широком диапазоне температур от -40°C до 125°C, выпускается в компактном корпусе 16-SO. Подходит для синтеза частот и стабилизации сигналов в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Корпус | SO-16 |
| Тип монтажа | SMD |
| Icc category | MSI |
| Output capability | стандартный |
| Phase comparators | PC1 (EXCLUSIVE-OR), PC2 (edge-triggered JK flip-flop), PC3 (edge-triggered RS flip-flop) |
| Demodulator output | pin10 (DEM OUT) |
| Supply voltage vco | 3.0 to 6.0V |
| External components | C1, R1, R2 |
| Input impedance vco | высокий |
| Vco frequency range | determined by R1 and C1 |
| Vco inhibit control | Да |
| Vco offset resistor | R2 |
| Center frequency max | 17MHz (typ) at VCC=4.5V |
| Vco offset frequency | enabled by R2 |
| Примечание | ГГ1 |
| Signal input coupling | direct or capacitive |
| Vco output duty cycle | 50% (max deviation 1%) |
| Supply voltage digital | 2.0 to 6.0V |
| Self bias input circuit | Да |
| Vco frequency linearity | excellent |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Потребление в режиме ожидания | low when INH high |
| Диап. раб. темп. | -40 to 125°C |
| Описание (англ.) | PHASE LOCK LOOP W/VCO 16SOIC |
| Input level specification inh | differs between HC and HCT versions |
| Capture range depends on filter | for PC1 |
| Lock range independent of filter | for PC2 |
| Power dissipation low pass filter | reduced for PC2 |
| Рабочая температура | -40°C ~ 125°C |
