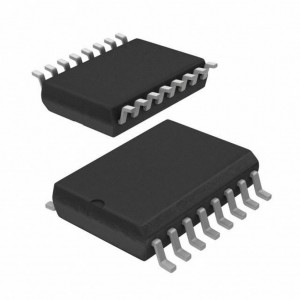

Микросхема 74HC259D,653
У поставщика
У поставщиков
2 667 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 667 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,80 |
| от 64 | 30,75 |
| от 128 | 28,24 |
| от 255 | 26,35 |
| от 510 | 24,93 |
Описание
Микросхема 74HC259D,653 от NEXPERIA — это 8-битный адресуемый защелка-регистр с последовательным вводом и параллельным выводом. Работает в широком диапазоне напряжений от 2 до 6 В, выпускается в компактном корпусе SO-16. Применяется в промышленной автоматике и цифровых устройствах для расширения портов ввода-вывода.
Технические характеристики
| Тип | Микроконтроллер |
| Цоколевка | A0=1, A1=2, A2=3, Q0=4, Q1=5, Q2=6, Q3=7, GND=8, Q4=9, Q5=10, Q6=11, Q7=12, D=13, LE=14, MR=15, VCC=16 |
| Корпус | SO16 |
| Особенности | combined demultiplexer and 8-bit latch, serial-to-parallel capability, output from each storage bit available, random (addressable) data entry, easily expandable, common reset input, useful as a 3-to-8 active HIGH decoder, multiple package options |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Ширина корпуса | 3.9 mm |
| Соответствие | JEDEC standard no. 7A |
| Описание | 8-bit addressable latch |
| Input level | CMOS level |
| Артикул | 74HC259D,653 |
| Type number | 74HC259D |
| Логическое семейство | 74HC259 |
| Выводы корпуса | 16 |
| Защита от ЭСР | HBM exceeds 2000V; MM exceeds 200V; CDM exceeds 1000V |
| Operating modes | addressable latch, memory, 3-to-8 decoding/demultiplexing, reset |
| Версия корпуса | SOT109-1 |
| Active low inputs | LE, MR |
| Темп. диапазон | -40°C to +125°C |
| Input clamp diodes | Да |
| Number of latch outputs | 8 |
| Number of address inputs | 3 |
| Specified temperature range | -40°C to +85°C and -40°C to +125°C |
