Описание

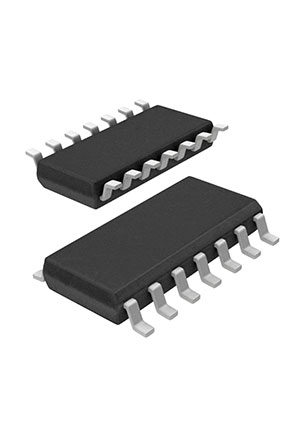

Логический элемент «2И-НЕ» с четырьмя входами от NEX-NXP в корпусе SO14 для поверхностного монтажа. Микросхема работает от напряжения 2–6 В, выдерживает ток до ±25 мА и потребляет не более 500 мВт. Применяется в промышленной автоматике и бытовой электронике для построения комбинационных логических схем.
Технические характеристики
| ESD (мм) | >200V |
| ЭСР HBM | >2000V |
| Корпус | SO14 (SOT108-1) |
| Тип монтажа | SMD |
| Кол-во выводов | 14 |
| Тип входа | CMOS |
| Описание | Dual 4-input NAND gate |
| Тип выхода | CMOS |
| Артикул | 74HC20D,653 |
| Логическое семейство | 74HC |
| Число затворов | 2 |
| Макс. вых. ток | ±25mA |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Диап. вх. напр. | 0V to Vcc |
| Power derating so14 | 10.1mW/K above 100°C |
| Защелка | >100mA (JESD78 Class II Level B) |
| Диап. вых. напр. | 0V to Vcc |
| Тип. входная емкость | 3.5pF |
| Макс. рассеиваемая мощность | 500mW |
| Supply current abs max | 50mA |
| Макс. ток фиксации вх. | ±20mA |
| Макс. ток ограничения выхода | ±20mA |
| Propagation delay 2v typ | 28ns |
| Propagation delay 6v typ | 8ns |
| Макс. ток утечки входа | ±1µA (125°C) |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -65°C to +150°C |
| Propagation delay 4.5v typ | 10ns |
| Propagation delay 2v max 25c | 90ns |
| Propagation delay 2v max 85c | 115ns |
| Propagation delay 6v max 25c | 15ns |
| Propagation delay 6v max 85c | 20ns |
| Макс. ток покоя | 40µA (Vcc=6V, 125°C) |
| Тип. ток покоя питания | 2µA |
| Output transition time 2v typ | 19ns |
| Output transition time 6v typ | 6ns |
| Propagation delay 2v max 125c | 135ns |
| Propagation delay 6v max 125c | 23ns |
| Макс. напряжение входа низкого уровня, В | 0.5V |
| Макс. напряжение низкого уровня входа при 6 В | 1.8V |
| Propagation delay 4.5v max 25c | 18ns |
| Propagation delay 4.5v max 85c | 23ns |
| Мин. напряжение входа высокого уровня, В | 1.5V |
| Мин. входное напряжение высокого уровня, 6 В | 4.2V |
| Output transition time 4.5v typ | 7ns |
| Propagation delay 4.5v max 125c | 27ns |
| Макс. низкое входное напряжение при 4,5 В | 1.35V |
| Мин. входное напряжение высокого уровня, 4,5 В | 3.15V |
| Output transition time 2v max 25c | 75ns |
| Output transition time 6v max 25c | 13ns |
| Тип. рассеиваемая мощность ёмкости | 22pF |
| Output transition time 4.5v max 25c | 15ns |
| Low level output voltage max 2v 20ua | 0.1V |
| Low level output voltage max 6v 20ua | 0.1V |
| High level output voltage min 2v 20ua | 1.9V |
| High level output voltage min 6v 20ua | 5.9V |
| Low level output voltage max 4.5v 4ma | 0.26V (25°C), 0.33V (85°C), 0.4V (125°C) |
| Low level output voltage max 6v 5.2ma | 0.26V (25°C), 0.33V (85°C), 0.4V (125°C) |
| High level output voltage min 4.5v 4ma | 3.98V (25°C), 3.84V (85°C), 3.7V (125°C) |
| High level output voltage min 6v 5.2ma | 5.48V (25°C), 5.34V (85°C), 5.2V (125°C) |
| Input transition rise fall rate max 2v | 625ns/V |
| Input transition rise fall rate max 6v | 83ns/V |
| Low level output voltage max 4.5v 20ua | 0.1V |
| High level output voltage min 4.5v 20ua | 4.4V |
| Input transition rise fall rate max 4.5v | 139ns/V |
