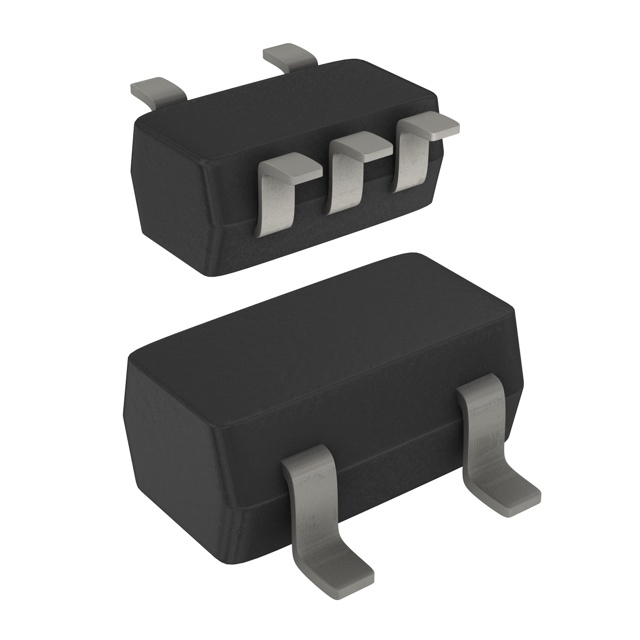

1 элемент НЕ, 5TSSOP 74HC1GU04GW,125
У поставщика
ПроизводительNEXPERIA
КатегорияМикросхемы стандартной логики
У поставщиков
3 418 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 418 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 318 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,17 |
| от 160 | 1,89 |
| от 242 | 1,67 |
| от 484 | 1,53 |
| от 967 | 1,43 |
Описание
Логический элемент НЕ (инвертор) от Nexperia в миниатюрном корпусе TSSOP5. Работает в широком диапазоне температур от -40 до +125 °C. Предназначен для построения цифровых схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Семейство | 74HC |
| Цоколевка | 1: n.c.; 2: A (data input); 3: GND; 4: Y (data output); 5: VCC |
| Корпус | TSSOP5 |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Vih 2V min | 1.7V |
| Vih 2V typ | 1.4V |
| Vih 6V min | 4.8V |
| Vih 6V typ | 3.4V |
| Vil 2V max | 0.3V |
| Vil 2V typ | 0.6V |
| Vil 6V max | 1.2V |
| Vil 6V typ | 2.6V |
| Voh 2V min | 1.8V |
| Voh 2V typ | 2.0V |
| Voh 6V min | 5.5V |
| Voh 6V typ | 6.0V |
| Vol 2V max | 0.2V |
| Vol 2V typ | 0V |
| Vol 6V max | 0.5V |
| Vol 6V typ | 0V |
| Описание | Single unbuffered inverter |
| Артикул | 74HC1GU04GW,125 |
| Производитель | Nexperia |
| Код маркировки | HD |
| Vih 4.5V min | 3.6V |
| Vih 4.5V typ | 2.6V |
| Vil 4.5V max | 0.9V |
| Vil 4.5V typ | 1.9V |
| Voh 4.5V min | 4.0V |
| Voh 4.5V typ | 4.5V |
| Vol 4.5V max | 0.5V |
| Vol 4.5V typ | 0V |
| Logic function | Inverter |
| Pin1 indicator | lower left corner below marking code |
| Снижение мощности | 2.5mW/K above 55°C |
| Версия корпуса | SOT353-1 |
| Voh 4.5V 2mA min | 4.13V |
| Voh 4.5V 2mA typ | 4.32V |
| Voh 6V 2.6mA min | 5.63V |
| Voh 6V 2.6mA typ | 5.81V |
| Vol 4.5V 2mA max | 0.33V |
| Vol 4.5V 2mA typ | 0.15V |
| Vol 6V 2.6mA max | 0.33V |
| Vol 6V 2.6mA typ | 0.16V |
| Вх. емкость | 5pF |
| Макс. вх. напр. | VCC |
| Мин. входное напряжение | 0V |
| Ground current max | 25mA |
| Open loop gain typ | 20 |
| Макс. вых. ток | ±12.5mA |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 25mA |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Описание корпуса | plastic thin shrink small outline package; 5 leads; body width 1.25 mm |
| Макс. рассеиваемая мощность | 200mW |
| Supply current max 6V | 10µA |
| Типовое питание | 5.0V |
| Linear amplifier R1 min | 3kΩ |
| Linear amplifier ZL min | 10kΩ |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Propagation delay 2V max | 90ns |
| Propagation delay 2V typ | 10ns |
| Propagation delay 6V max | 15ns |
| Propagation delay 6V typ | 6ns |
| Crystal oscillator C1 typ | 47pF |
| Crystal oscillator C2 typ | 22pF |
| Crystal oscillator R1 typ | 1MΩ to 10MΩ |
| Crystal oscillator R2 max | 1MΩ |
| Макс. ток утечки входа | 1.0µA |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Input clamping current max | ±20mA |
| Propagation delay 4.5V max | 18ns |
| Propagation delay 4.5V typ | 7ns |
| Supply current max 6V 125C | 20µA |
| Ambient temperature typical | +25°C |
| Output clamping current max | ±20mA |
| Абс. макс. напряжение питания | 7.0V |
| Supply voltage absolute min | -0.5V |
| Forward transconductance typ | 20mA/V at 25°C |
| Описание (англ.) | INVERTER 5TSSOP |
| Рассеиваемая мощность емкости | 14pF |
| Propagation delay 2V max 125C | 105ns |
| Propagation delay 5V 15pF typ | 5ns |
| Propagation delay 6V max 125C | 18ns |
| Propagation delay 4.5V max 125C | 21ns |
| Unity gain bandwidth product typ | 5MHz |
| Input transition rise fall rate 2V | 625ns/V |
| Input transition rise fall rate 6V | 83ns/V |
| Linear amplifier max output voltage | VCC - 1.5V centered at 0.5xVCC |
| Input transition rise fall rate 4.5V | 139ns/V |
| Рабочая температура | -40°C ~ 125°C |
