буфер/линейный драйвер с выходами с 3 состояниями, 5TSSOP
У поставщика
ПроизводительNEXPERIA
КатегорияМикросхемы
У поставщиков
2 482 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 482 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,02 |
| от 100 | 19,79 |
| от 199 | 17,94 |
| от 397 | 16,53 |
| от 794 | 15,48 |
Описание

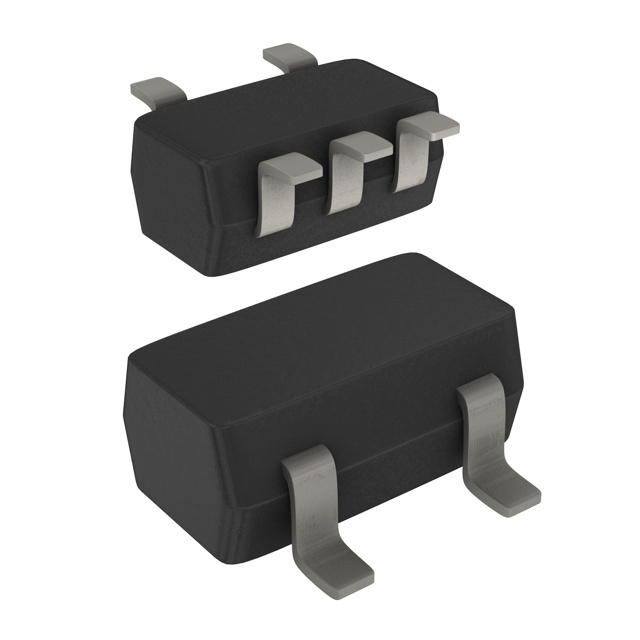

Микросхема буфера и линейного драйвера от NEXPERIA. Работает с выходами с тремя состояниями, поддерживает температуру от -40°C до 125°C и поставляется в компактном корпусе TSSOP5. Подходит для промышленной автоматики и цифровых интерфейсов.
Технические характеристики
| Корпус | TSSOP5 (SOT353-1) |
| Тип монтажа | SMD |
| Описание | Bus buffer/line driver with 3-state output, non-inverting |
| Артикул | 74HC1G126GW,125 |
| Код маркировки | HN |
| Выводы корпуса | 5 |
| Макс. вх. напр. | 6.0V |
| Мин. входное напряжение | 0V |
| Макс. вых. ток | 35mA |
| Макс. выходное напряжение | 6.0V |
| Мин. вых. напряжение | 0V |
| Ширина корпуса | 1.25mm |
| Макс. ток питания | 20uA |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Примечание | ЛП8 |
| Макс. рассеиваемая мощность | 200mW |
| Макс. диапазон температур | +125°C |
| Мин. диапазон температур | -40°C |
| Типовое питание | 5.0V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable time max 4.5V 85C | 31ns |
| Enable time typical 4.5V | 10ns |
| Disable time max 4.5V 85C | 31ns |
| Disable time typical 4.5V | 12ns |
| Enable time max 4.5V 125C | 38ns |
| Типовая входная емкость | 1.5pF |
| Макс. ток утечки входа | 1.0uA |
| Disable time max 4.5V 125C | 38ns |
| Off state output current max | 10uA |
| Описание (англ.) | BUS BUFF DVR TRI-ST 5TSSOP |
| Low level input voltage max 2V | 0.5V |
| Low level input voltage max 6V | 1.8V |
| Propagation delay max 4.5V 85C | 25ns |
| Propagation delay typical 4.5V | 10ns |
| High level input voltage min 2V | 1.5V |
| High level input voltage min 6V | 4.2V |
| Propagation delay max 4.5V 125C | 30ns |
| Low level input voltage max 4.5V | 1.35V |
| High level input voltage min 4.5V | 3.15V |
| Low level output voltage max 2V 20uA | 0.1V |
| Low level output voltage max 6V 20uA | 0.1V |
| High level output voltage min 2V 20uA | 1.9V |
| High level output voltage min 6V 20uA | 5.9V |
| Low level output voltage max 4.5V 6mA | 0.33V |
| Low level output voltage max 6V 7.8mA | 0.33V |
| Power dissipation capacitance typical | 30pF |
| Рабочая температура | -40°C ~ 125°C |
| High level output voltage min 4.5V 6mA | 3.84V |
| High level output voltage min 6V 7.8mA | 5.34V |
| Low level output voltage max 4.5V 20uA | 0.1V |
| High level output voltage min 4.5V 20uA | 4.4V |
