буфер/линейный драйвер с выходами с 3 состояниями, 5TSSOP
У поставщика
ПроизводительNEXPERIA
КатегорияМикросхемы
У поставщиков
7 567 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:7 567 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,87 |
| от 118 | 14,18 |
| от 236 | 12,78 |
| от 471 | 11,70 |
| от 942 | 10,91 |
Описание

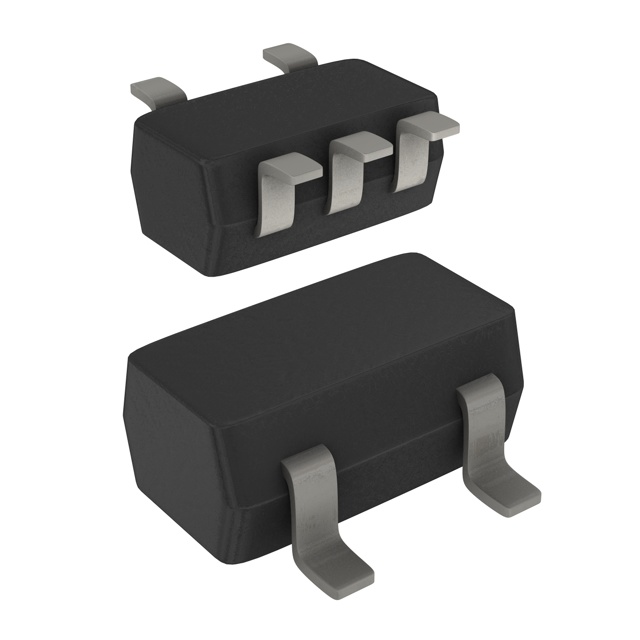

Буфер и линейный драйвер с тремя состояниями выхода от NEXPERIA. Работает в широком диапазоне температур от -40°C до +125°C, выпускается в компактном корпусе TSSOP5. Подходит для промышленной автоматики и другой аппаратуры, где требуется согласование цифровых сигналов.
Технические характеристики
| Выводы | 5 |
| ESD (мм) | 200V |
| Vih 2V | 1.5V |
| Vih 6V | 4.2V |
| Vil 2V | 0.5V |
| Vil 6V | 1.8V |
| ЭСР HBM | 2000V |
| Корпус | TSSOP5 |
| Тип монтажа | SMD |
| Vih 4 5V | 3.15V |
| Vil 4 5V | 1.35V |
| Компонент | 74HC1G125GW,125 |
| Ширина корпуса | 1.25mm |
| Описание | Bus buffer/line driver; 3-state |
| Input level | CMOS |
| Тип выхода | 3-state |
| Voh 2V 20uA | 1.9V |
| Voh 6V 20uA | 5.9V |
| Vol 2V 20uA | 0.1V |
| Vol 6V 20uA | 0.1V |
| Логическое семейство | HC |
| Код маркировки | HM |
| Voh 4 5V 6mA | 3.84V |
| Voh 6V 7 8mA | 5.34V |
| Vol 4 5V 6mA | 0.33V |
| Vol 6V 7 8mA | 0.33V |
| Voh 4 5V 20uA | 4.4V |
| Vol 4 5V 20uA | 0.1V |
| Enable time 2V | 155ns |
| Enable time 6V | 26ns |
| Снижение мощности | 2.5mW/K above 55°C |
| Disable time 2V | 155ns |
| Disable time 6V | 26ns |
| Версия корпуса | SOT353-1 |
| Enable time 4 5V | 31ns |
| Disable time 4 5V | 31ns |
| Вх. емкость | 1.5pF |
| Макс. вх. напр. | VCC |
| Мин. входное напряжение | 0V |
| Ground current max | -70mA |
| Макс. вых. ток | ±35mA |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 70mA |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Напряжение питания тип. | 5.0V |
| Propagation delay 2V | 125ns |
| Propagation delay 6V | 21ns |
| Примечание | ЛП8 |
| Supply current ic max | 10µA |
| Propagation delay 4 5V | 25ns |
| Макс. темп. окр. среды | +125°C |
| Темп. окружающей среды мин. | -40°C |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. ток утечки входа | 1.0µA |
| Propagation delay 5V 15pF | 9ns |
| Input clamping current max | ±20mA |
| Output clamping current max | ±20mA |
| Абс. макс. напряжение питания | 7.0V |
| Supply voltage absolute min | -0.5V |
| Макс. общая рассеиваемая мощность | 200mW |
| Off state output current max | 5µA |
| Описание (англ.) | BUS BUFF DVR TRI-ST 5TSSOP |
| Рассеиваемая мощность емкости | 30pF |
| Input transition rise fall rate 2V | 625ns/V |
| Input transition rise fall rate 6V | 83ns/V |
| Input transition rise fall rate 4 5V | 139ns/V |
| Рабочая температура | -40°C ~ 125°C |
