8-разрядный регистр сдвига, 14TSSOP
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Регистры сдвига
У поставщиков
10 971 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:10 971 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,16 |
| от 264 | 11,74 |
| от 527 | 10,60 |
| от 1 053 | 9,65 |
| от 2 500 | 9,02 |
Описание

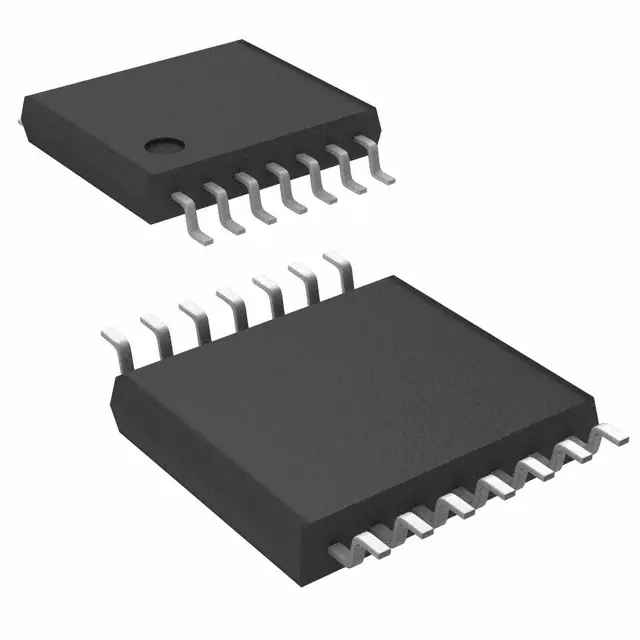

74HC164PW,118 от NEXPERIA — это 8-разрядный регистр сдвига в компактном корпусе TSSOP14. Микросхема работает в широком диапазоне температур от -40°C до 125°C и поставляется на ленте в катушке. Подходит для расширения выводов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Выводы | 14 |
| ESD (мм) | 200V |
| ЭСР HBM | 2000V |
| Корпус | TSSOP14 |
| Тип монтажа | SMD |
| Ширина корпуса | 4.4mm |
| Соответствие | JEDEC standard no. 7A |
| Reset type | asynchronous |
| Shift type | serial-in parallel-out |
| Clock input | 1 |
| Data inputs | 2 |
| Описание | 8-bit serial-in, parallel-out shift register |
| Input level | CMOS |
| Артикул | 74HC164PW,118 |
| Reset input | 1 |
| Логическое семейство | 74HC |
| Производитель | Nexperia |
| Версия корпуса | SOT402-1 |
| Number of stages | 8 |
| Parallel outputs | 8 |
| Макс. вых. ток | 25mA |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Макс. тактовая частота | 62MHz |
| Примечание | ИР8 |
| Тип. входная емкость | 3.5pF |
| Propagation delay typ | 20ns |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Input clamping current max | 20mA |
| Output clamping current max | 20mA |
| Абс. макс. напряжение питания | 7V |
| Supply voltage absolute min | -0.5V |
| Макс. общая рассеиваемая мощность | 500mW |
| Описание (англ.) | 8BIT SHIFT REGISTER 14TSSOP |
| Power dissipation capacitance typ | 25pF |
| Рабочая температура | -40°C ~ 125°C |
