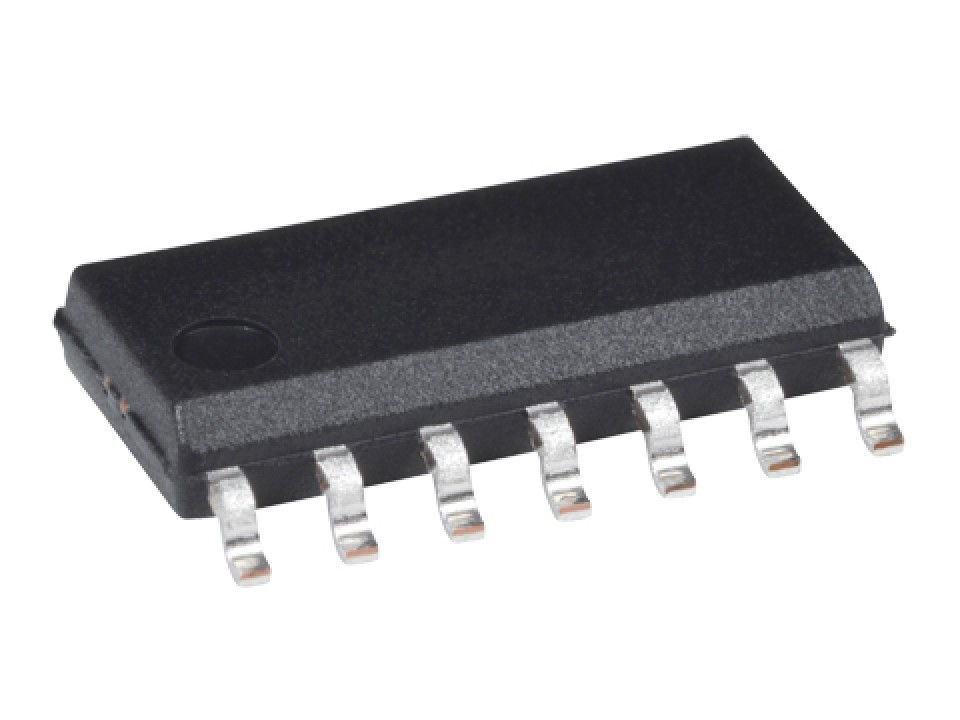

74HC164D SO14-150 NXP микросхема (арт. 018231)
У поставщика
ПроизводительNXP
КатегорияМикросхемы стандартной логики
У поставщиков
4 420 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:4 420 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,12 |
Описание
74HC164D — это 8-битный сдвиговый регистр с последовательным входом и параллельным выходом от NXP, выполненный в корпусе SO14-150. Микросхема работает в широком диапазоне напряжений и отличается высоким быстродействием благодаря технологии High‑Speed CMOS. Применяется для расширения количества выходных линий микроконтроллеров в цифровых устройствах, индикации и интерфейсах управления.
Технические характеристики
| Тип | 74HC164 |
| Функция | 8-bit serial-in/parallel-out shift register |
| Тип монтажа | SMD |
| Логическое семейство | 74HC |
| Package name | plastic small outline package; 14 leads; body width 3.9mm |
| Тип упаковки | SO14 |
| Корпус | SO14-150 |
| Монтаж | SMD |
| Кол-во выводов | 14 |
| Версия корпуса | SOT108-1 |
| Защита от ЭСР мм | >200V |
| ESD защита HBM | >2000V |
| Ground current max | 50mA |
| Макс. вых. ток | 25mA |
| Макс. ток питания | 50mA |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Диап. вх. напр. | 0V to Vcc |
| Power derating so14 | 8mW/K above 70°C |
| Диап. вых. напр. | 0V to Vcc |
| Напряжение | 5 В |
| Макс. рассеиваемая мощность | 500mW |
| Макс. темп. окр. среды | +125°C |
| Темп. окружающей среды мин. | -40°C |
| Макс. ток фиксации вх. | 20mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Output clamp current max | 20mA |
| Esd protection mil std 883 | >2000V |
| Input rise fall rate vcc 2v max | 625ns/V |
| Input rise fall rate vcc 6v max | 83ns/V |
| Input rise fall rate vcc 4 5v max | 139ns/V |
| Input rise fall rate vcc 4 5v min | 1.67ns/V |
