Регистр сдвига с последовательным входом и параллкльным выходом 8-бит SO14
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Регистры сдвига
У поставщиков
24 301 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:19 301 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,96 |
| от 338 | 15,43 |
| от 676 | 14,41 |
| от 1 351 | 13,50 |
| от 2 500 | 12,91 |
Склад 15
В наличии:5 000 шт
Срок поставки: до 19 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,15 |
Описание

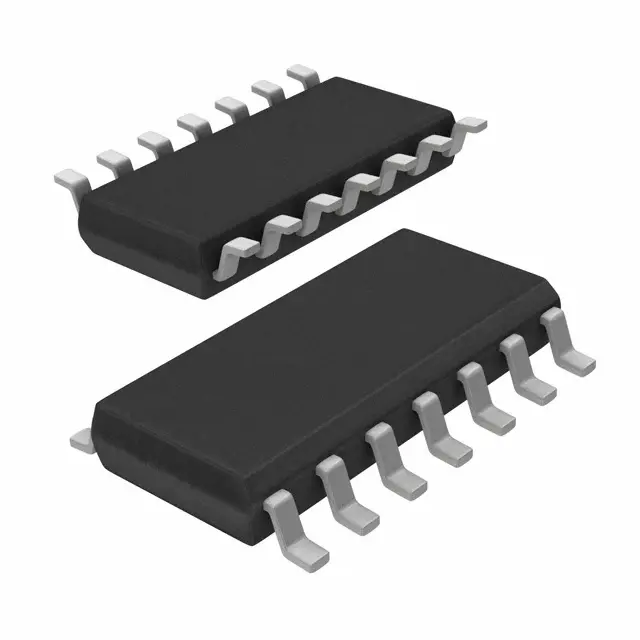

Микросхема NEXPERIA 74HC164D — 8-битный регистр сдвига с последовательным входом и параллельным выходом. Работает в диапазоне напряжений до 7 В, выдерживает температуры от -40 до +125 °C, выпускается в корпусе SO14 для поверхностного монтажа. Применяется в промышленной автоматике и цифровых устройствах для расширения количества выходов.
Технические характеристики
| Выводы | 14 |
| ESD (мм) | >200V |
| ЭСР HBM | >2000V |
| Корпус | SO-14 |
| Функция | 8-bit serial-in, parallel-out shift register |
| Тип монтажа | SMD |
| Ширина корпуса | 3.9mm |
| Описание | 8-bit serial-in, parallel-out shift register |
| Input level | CMOS |
| Артикул | 74HC164D,653 |
| Логическое семейство | 74HC |
| Package name | SOT108-1 |
| Кол-во выводов | 14 |
| Вых. напряжение | 0V to VCC |
| Версия корпуса | SOT108-1 |
| Вх. емкость | 3.5pF |
| Input clamp diodes | Да |
| Выходная емкость | 5pF |
| Макс. ток питания | 80uA |
| Макс. напр. пит. | 7V |
| Мин. напр. пит. | -0.5V |
| Макс. тактовая частота | 62MHz |
| Описание корпуса | plastic small outline package; 14 leads; body width 3.9mm |
| Output current total | 50mA |
| Supply current total | 100mA |
| Input clamping current | 20mA |
| Output current per pin | 25mA |
| Supply current per pin | 50mA |
| Диап. раб. напр. | 2V to 6V |
| Output clamping current | 20mA |
| Диапазон темп. окр. | -40°C to +85°C |
| Макс. ток утечки входа | 1uA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Propagation delay MR to Q | 20ns |
| Propagation delay cp to Q | 20ns |
| Диап. темп. хр. | -65°C to +150°C |
| Макс. входное низкое напряжение | 1.35V |
| Диап. раб. темп. | -40°C to +125°C |
| Абс. макс. напряжение питания | 7V |
| Supply voltage absolute min | -0.5V |
| Мин. Uвх высокого уровня | 3.15V |
| Low level output voltage max | 0.1V |
| High level output voltage min | 4.4V |
| Рассеиваемая мощность емкости | 25pF |
| Power dissipation per package | 500mW |
| Количество контактов | 14 |
| Тип | 74HC164 |
