Документация
декодер демультиплексор, 16SOIC
У поставщика
ПроизводительNEXPERIA
У поставщиков
553 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:553 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,42 |
| от 79 | 14,67 |
| от 157 | 13,75 |
| от 313 | 12,72 |
| от 625 | 11,85 |
Описание

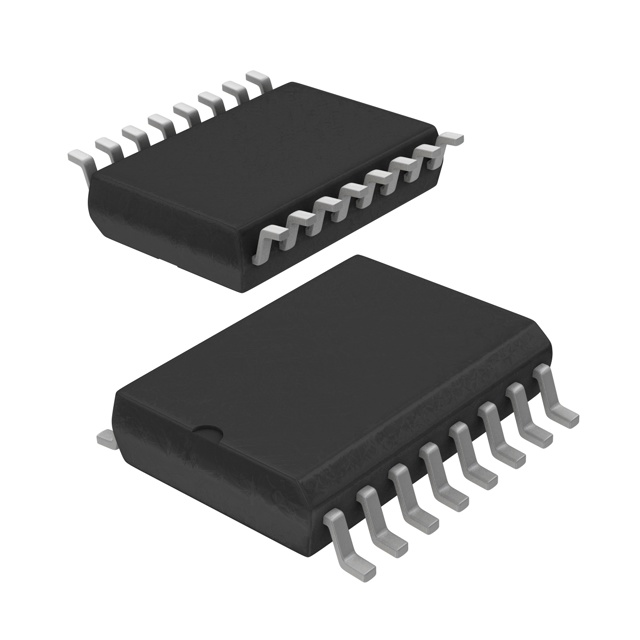

Декодер-демультиплексор NEXPERIA 74HC139D,653 выполнен в корпусе 16SOIC. Микросхема рассчитана на рабочий диапазон температур от -40°C до +125°C и поставляется на ленте в катушке. Применяется в промышленной автоматике и цифровых устройствах для маршрутизации сигналов.
Технические характеристики
| Gnd | 0V |
| Семейство | 74HC/HCT/HCU/HCMOS |
| Корпус | 16SOIC |
| Decoders | 2 |
| Функция | Dual 2-to-4 line decoder/demultiplexer |
| Тип монтажа | SMD |
| Компонент | 74HC139D,653 |
| Время спада | 6ns |
| Кол-во выводов | 16 |
| Время нарастания | 6ns |
| Описание | Dual 2-to-4 line decoder/demultiplexer |
| Тип выхода | Active LOW |
| Применение | Memory decoding or data-routing, Code conversion |
| Enable input | Active LOW |
| Icc category | MSI |
| Совместимость | LSTTL |
| Temperature 25c | +25°C |
| Нагрузочная ёмкость | 50pF |
| Equivalent device | HEF4556 |
| Вх. емкость | 3.5pF |
| Logic family spec | JEDEC standard no. 7A |
| Output capability | стандартный |
| Inputs per decoder | 2 |
| Supply voltage hct | 4.5V |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Outputs per decoder | 4 |
| Примечание | ИД14 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Unit load coefficient 1A | 0.7 |
| Unit load coefficient 2A | 0.7 |
| Unit load coefficient nE | 1.35 |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Load capacitance quick ref | 15pF |
| Temperature industrial max | +85°C |
| Temperature industrial min | -40°C |
| Описание (англ.) | DECODER/DEMUX DUAL 16SOIC |
| Output transition time hc 2v typ | 19ns |
| Output transition time hc 6v typ | 6ns |
| Power dissipation capacitance hc | 42pF |
| Power dissipation capacitance hct | 44pF |
| Output transition time hc 4 5v typ | 7ns |
| Output transition time hct 4 5v typ | 7ns |
| Output transition time hc 2v max 25c | 75ns |
| Output transition time hc 6v max 25c | 13ns |
| Propagation delay nA to nY hc 2v typ | 39ns |
| Propagation delay nA to nY hc 6v typ | 11ns |
| Propagation delay nE to nY hc 2v typ | 33ns |
| Propagation delay nE to nY hc 6v typ | 10ns |
| Рабочая температура | -40°C ~ 125°C |
| Output transition time hc 4 5v max 25c | 15ns |
| Propagation delay nA to nY hc 4 5v typ | 14ns |
| Propagation delay nE to nY hc 4 5v typ | 12ns |
| Output transition time hct 4 5v max 25c | 15ns |
| Propagation delay nA to nY hct 4 5v typ | 16ns |
| Propagation delay nE to nY hct 4 5v typ | 16ns |
| Propagation delay nA to nY hc 2v max 25c | 145ns |
| Propagation delay nA to nY hc 6v max 25c | 25ns |
| Propagation delay nE to nY hc 2v max 25c | 135ns |
| Propagation delay nE to nY hc 6v max 25c | 23ns |
| Propagation delay nA to nY hc 4 5v max 25c | 29ns |
| Propagation delay nE to nY hc 4 5v max 25c | 27ns |
| Propagation delay nA to nY hct 4 5v max 25c | 34ns |
| Propagation delay nE to nY hct 4 5v max 25c | 34ns |
