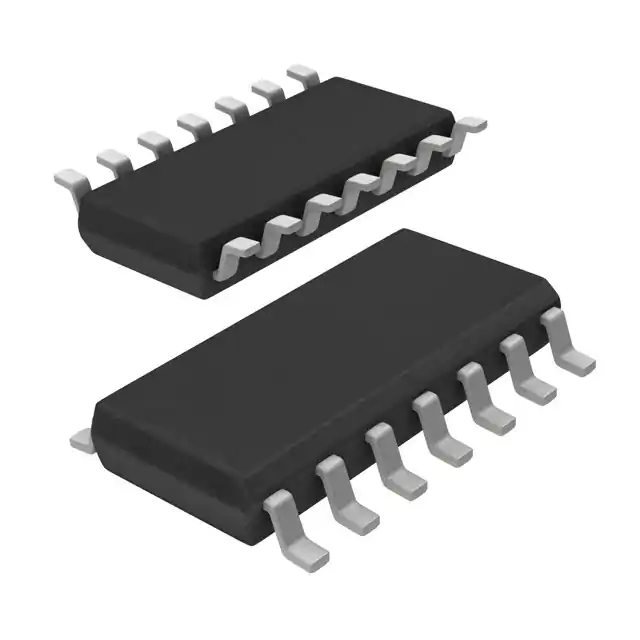

Микросхема 74HC10D,653
У поставщика
У поставщиков
1 685 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт24,55 ₽
Сумма736,50 ₽
+ доплата 490,00 ₽
В наличии1 685 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 86 — 22,16 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 736,50 ₽. До заказа без доплаты не хватает 16 563,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 736,50 ₽
Описание
Микросхема NEXPERIA 74HC10D,653 — это логический элемент «3И-НЕ» с тремя входами и тремя независимыми вентилями. Работает от напряжения до 6 В, выходной ток до ±25 мА, выполнена в корпусе SO14 для поверхностного монтажа. Подходит для построения цифровых схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Triple 3-input NAND gate |
| ESD (мм) | >200V |
| Семейство | 74HC; 74HCT |
| ЭСР HBM | >2000V |
| Корпус | SO14 |
| Функция | NAND |
| Тип монтажа | SMD |
| Кол-во выводов | 14 |
| Ширина корпуса | 3.9mm |
| Соответствие | JEDEC JESD7A |
| Тип логики | NAND |
| Описание | Triple 3-input NAND gate |
| Уровень входа | CMOS |
| Артикул | 74HC10D,653 |
| Логическое семейство | 74HC |
| Производитель | Nexperia |
| Выходной уровень | CMOS |
| Кол-во выводов | 14 |
| Входов на вентиль | 3 |
| Число затворов | 3 |
| Версия корпуса | SOT108-1 |
| Вх. емкость | 3.5pF |
| Макс. вх. напр. | VCC |
| Мин. входное напряжение | 0V |
| Derating above 70C | 8mW/K |
| Макс. ток земли | -50mA |
| Ground current min | -50mA |
| Макс. вых. ток | ±25mA |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 50mA |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 2.0V |
| Напряжение питания тип. | 5.0V |
| Диап. вх. напр. | 0V to VCC |
| Описание корпуса | plastic small outline package; 14 leads; body width 3.9mm |
| Power derating so14 | 8mW/K above 70C |
| Диап. вых. напр. | 0V to VCC |
| Тип. входная емкость | 3.5pF |
| Макс. рассеиваемая мощность | 500mW |
| Power derating tssop14 | 5.5mW/K above 60C |
| Макс. ток фиксации вх. | ±20mA |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Макс. ток ограничения выхода | ±20mA |
| Макс. ток утечки входа | ±1µA |
| Число входов на элемент | 3 |
| Макс. раб. темп. | 125C |
| Мин. раб. темп. | -40C |
| Диап. темп. хр. | -65°C to +150°C |
| Ток ограничения входа, макс. | 20mA |
| Низкое входное напряжение при 2 В | 0.5V |
| Входное напряжение низкого уровня, 6 В | 1.8V |
| Входное напряжение высокого уровня, 2 В | 1.5V |
| Входное напряжение высокого уровня, 6 В | 4.2V |
| Low level output voltage 2v | 0.1V |
| Low level output voltage 6v | 0.1V |
| Диап. раб. темп. | -40°C to +125°C |
| Выходной ток ограничения, макс. | 20mA |
| Абс. макс. напряжение питания | 7V |
| Абс. мин. напряжение питания | -0.5V |
| High level output voltage 2v | 1.9V |
| High level output voltage 6v | 5.9V |
| Низкое входное напряжение при 4,5 В | 1.35V |
| Макс. ток покоя | 40µA |
| Входное напряжение высокого уровня, 4,5 В | 3.15V |
| Low level output voltage 4 5v | 0.1V |
| High level output voltage 4 5v | 4.4V |
