Транслятор уровней напряжения 4 канала, 3.6В
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Преобразователи уровня
У поставщиков
347 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:347 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,22 |
| от 19 | 17,42 |
| от 34 | 16,40 |
| от 68 | 15,41 |
| от 136 | 14,48 |
Описание

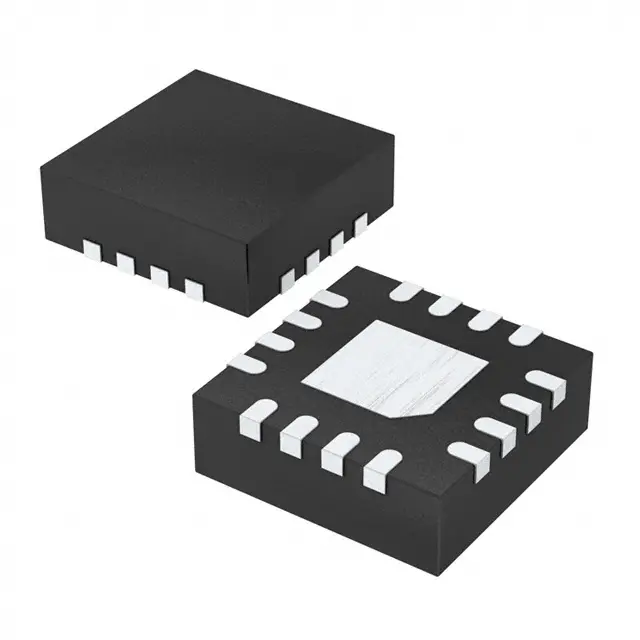

Микросхема-транслятор уровней напряжения NEXPERIA 74AVC4T245BQ,115 на 4 канала. Работает с напряжением до 3.6 В, выпускается в компактном корпусе DHVQFN16. Подходит для согласования логических уровней в промышленной автоматике и портативной электронике.
Технические характеристики
| Корпус | DHVQFN16 |
| Тип монтажа | SMD |
| Тип выхода | 3-state |
| Логическое семейство | 74AVC |
| Suspend mode | Да |
| Esd mm rating | exceeds 200V |
| Esd cdm rating | exceeds 1000V |
| Esd hbm rating | exceeds 8000V |
| Кол-во выводов | 16 |
| Размеры корпуса | 2.5 x 3.5 x 0.85 mm |
| Версия корпуса | SOT763-1 |
| Latch up current | exceeds 100mA |
| Supply voltage a | 0.8V to 3.6V |
| Supply voltage b | 0.8V to 3.6V |
| Direction control | bidirectional |
| Макс. вх. напр. | 4.6V |
| Количество каналов | 4 |
| Макс. вых. ток | ±50mA |
| Диапазон питания | 0.8V to 3.6V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65°C to +150°C |
| Ground current per pin max | -100mA |
| Input clamping current min | -50mA |
| Partial power down support | Да |
| Supply current per pin max | 100mA |
| Диап. раб. темп. | -40°C to +125°C |
| Output clamping current min | -50mA |
| Описание (англ.) | Voltage Level Translator 16-Pin DHVQFN EP T/R |
| Maximum data rate 1 1v to 1 2v | 100Mbit/s |
| Maximum data rate 1 1v to 1 5v | 150Mbit/s |
| Maximum data rate 1 1v to 1 8v | 200Mbit/s |
| Maximum data rate 1 1v to 2 5v | 200Mbit/s |
| Maximum data rate 1 1v to 3 3v | 200Mbit/s |
| Maximum data rate 1 8v to 3 3v | 380Mbit/s |
| Output voltage active mode max | VCCO + 0.5V |
| Total power dissipation xqfn16 max | 250mW |
| Output voltage suspend or 3state max | 4.6V |
| Total power dissipation dhvqfn16 max | 500mW |
| Рабочая температура | -40°C ~ 125°C |
| Количество контактов | 16 |
