приемопередатчик с тремя состояниями на выходе 8 бит КМОП кристалл, 20TSSOP
У поставщика
ПроизводительNEXPERIA
У поставщиков
933 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:933 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,89 |
| от 22 | 15,13 |
| от 40 | 14,16 |
| от 79 | 13,26 |
| от 157 | 12,44 |
Описание

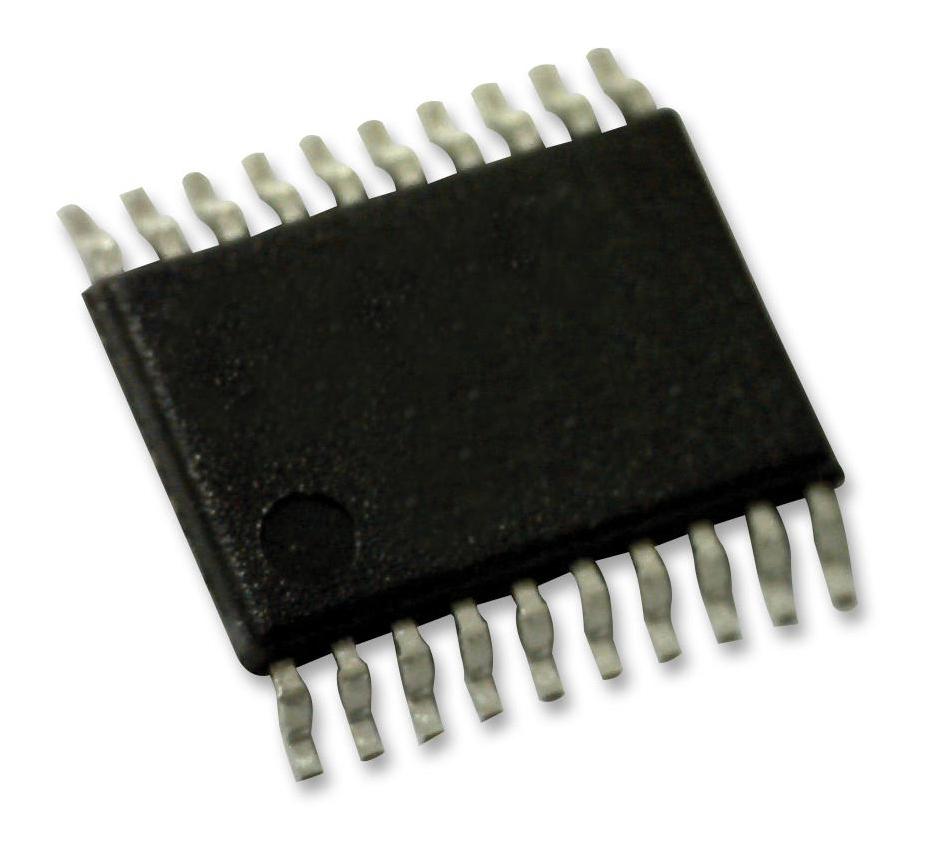

Приемопередатчик NEXPERIA 74AHCT245PW,118 — 8-битный КМОП-буфер с тремя состояниями на выходе. Выполнен в компактном корпусе TSSOP20 и рассчитан на широкий диапазон рабочих температур от -40°C до +125°C. Подходит для согласования сигналов в промышленной автоматике и цифровых интерфейсах.
Технические характеристики
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | TSSOP20 |
| Каналы | 8 |
| Тип монтажа | SMD |
| Кол-во выводов | 20 |
| Технология | Si-gate CMOS |
| Описание | Octal bus transceiver; 3-state |
| Артикул | 74AHCT245PW |
| Логическое семейство | AHCT |
| Производитель | Nexperia |
| Output enable | OE active LOW |
| Direction control | DIR |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Ground current max | 75mA |
| Макс. вых. ток | 25mA |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Ширина корпуса | 4.4mm |
| Макс. ток питания | 75mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Примечание | АП6 |
| Входная емкость макс. | 10pF |
| Тип. входная емкость | 3pF |
| Макс. рассеиваемая мощность | 500mW |
| Выходная емкость тип. | 4pF |
| Schmitt trigger inputs | Да |
| Supply current icc max | 80uA |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. ток утечки входа | 2.0uA |
| Макс. раб. темп. | 125C |
| Мин. раб. темп. | -40C |
| Input clamping current max | 20mA |
| Propagation delay balanced | Да |
| Макс. входное низкое напряжение | 0.8V |
| Output clamping current max | 20mA |
| Мин. Uвх высокого уровня | 2.0V |
| Low level output voltage max | 0.1V |
| Off state output current max | 10.0uA |
| Описание (англ.) | TRANSCVR TRI-ST 8BIT 20TSSOP |
| High level output voltage min | 4.4V |
| Input transition rise fall rate max | 20ns/V |
| Inputs accept voltage higher than vcc | Да |
| Рабочая температура | -40°C ~ 125°C |
| Тип | 74AHCT245PW,118 |
