Документация

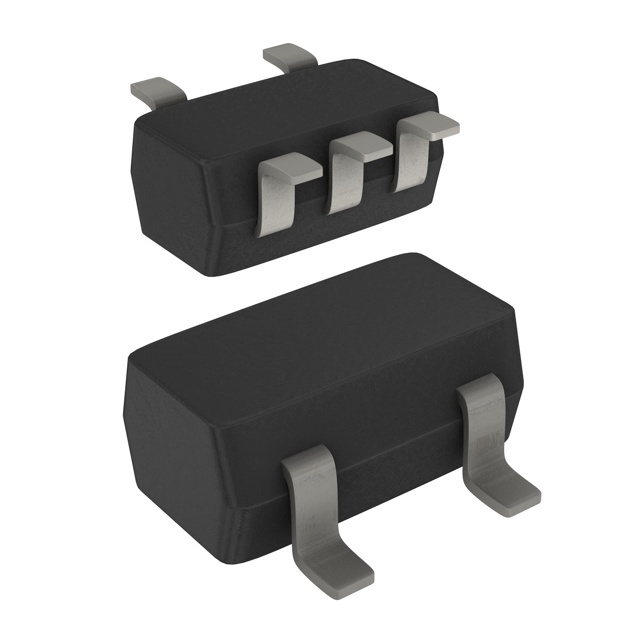

инвертор с триггером Шмитта 5-TSSOP
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Триггеры
У поставщиков
187 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:187 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 72 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,73 |
| от 67 | 9,10 |
| от 134 | 8,37 |
| от 267 | 7,58 |
| от 533 | 6,91 |
Описание
Инвертор с триггером Шмитта от NEXPERIA в миниатюрном корпусе TSSOP5. Работает в широком диапазоне температур от -40°C до +125°C. Применяется в промышленной автоматике и бытовой электронике для подавления шумов и формирования сигналов.
Технические характеристики
| Вывод 1 | n.c. |
| Вывод 2 | A |
| Вывод 3 | GND |
| Вывод 4 | Y |
| Вывод 5 | VCC |
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | TSSOP5 |
| Функция | Inverting Schmitt trigger |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Ширина корпуса | 1.25mm |
| Описание | Inverting Schmitt trigger |
| Артикул | 74AHCT1G14GW,125 |
| Логическое семейство | AHCT |
| Производитель | Nexperia |
| Код маркировки | CF |
| Снижение мощности | 4.0mW/K |
| Версия корпуса | SOT353-1 |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 0V |
| Ground current max | -75mA |
| Макс. вых. ток | 25mA |
| Макс. выходное напряжение | VCC |
| Мин. вых. напряжение | 0V |
| Макс. ток питания | 75mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Power derating above | 87.5C |
| Примечание | ТЛ2 |
| Входная емкость макс. | 10pF |
| Тип. входная емкость | 1.5pF |
| Supply current max 25C | 1.0uA |
| Supply current max 85C | 10uA |
| Ambient temperature typ | +25C |
| Макс. темп. хр. | +150C |
| Мин. темп. хр. | -65C |
| Supply current max 125C | 40uA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | +125C |
| Мин. раб. темп. | -40C |
| Абс. макс. входное напряжение | 7.0V |
| Input clamping current max | -20mA |
| Макс. напряжение питания | 7.0V |
| Hysteresis voltage 4.5V max | 1.4V |
| Hysteresis voltage 4.5V min | 0.4V |
| Hysteresis voltage 5.5V max | 1.6V |
| Hysteresis voltage 5.5V min | 0.4V |
| Output clamping current max | 20mA |
| Макс. общая рассеиваемая мощность | 250mW |
| Описание (англ.) | INV SCHMITT TRIG 5TSSOP |
| Input leakage current max 25C | 0.1uA |
| Input leakage current max 85C | 1.0uA |
| Input leakage current max 125C | 2.0uA |
| Power dissipation per buffer typ | 12pF |
| Propagation delay 4.5V 5.5V 15pF typ | 3.2ns |
| Propagation delay 4.5V 5.5V 50pF typ | 4.6ns |
| Рабочая температура | -40°C ~ 125°C |
| Low level output voltage 4.5V 50uA max | 0.1V |
| Additional supply current per input max | 1.35mA |
| High level output voltage 4.5V 50uA min | 4.4V |
| High level output voltage 4.5V 50uA typ | 4.5V |
| Propagation delay 4.5V 5.5V 15pF max 25C | 8.6ns |
| Propagation delay 4.5V 5.5V 15pF max 85C | 10.0ns |
| Propagation delay 4.5V 5.5V 50pF max 25C | 10.6ns |
| Propagation delay 4.5V 5.5V 50pF max 85C | 12.0ns |
| Low level output voltage 4.5V 8mA max 25C | 0.36V |
| Low level output voltage 4.5V 8mA max 85C | 0.44V |
| Negative going threshold voltage 4.5V min | 0.5V |
| Negative going threshold voltage 5.5V min | 0.6V |
| Positive going threshold voltage 4.5V max | 2.0V |
| Positive going threshold voltage 5.5V max | 2.0V |
| Propagation delay 4.5V 5.5V 15pF max 125C | 11.0ns |
| Propagation delay 4.5V 5.5V 50pF max 125C | 13.5ns |
| High level output voltage 4.5V 8mA min 25C | 3.94V |
| High level output voltage 4.5V 8mA min 85C | 3.8V |
| Low level output voltage 4.5V 8mA max 125C | 0.55V |
| High level output voltage 4.5V 8mA min 125C | 3.70V |
