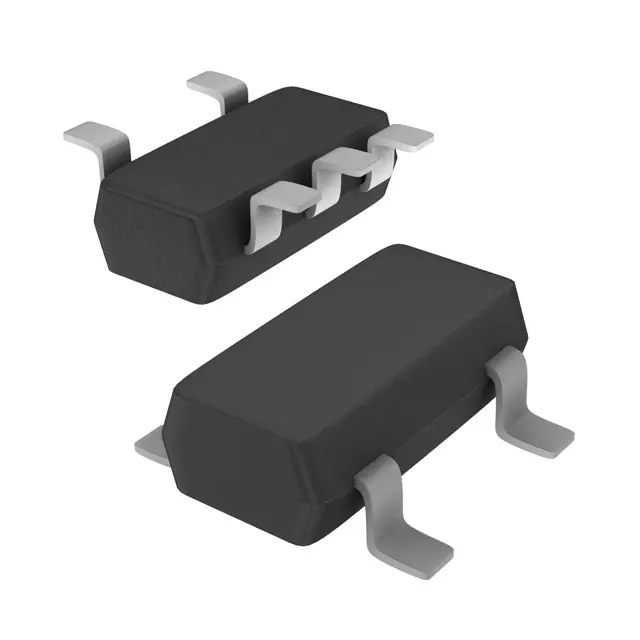

Триггер Шмитта с инверсией, 5TSOP
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Триггеры
У поставщиков
13 367 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:13 367 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 90 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,79 |
| от 748 | 6,85 |
| от 1 495 | 6,22 |
| от 3 000 | 5,67 |
| от 6 000 | 5,35 |
Описание
Триггер Шмитта с инверсией от NEXPERIA в компактном корпусе 5-TSOP. Работает в широком диапазоне температур от -40°C до 125°C, поставляется на ленте в катушке. Подходит для промышленной автоматики и другой аппаратуры, требующей помехоустойчивой обработки сигналов.
Технические характеристики
| ESD (мм) | 200V |
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Тип монтажа | SMD |
| Код маркировки | A14 |
| Package name | SOT753 |
| Корпус | 5-TSOP |
| Logic function | Inverting Schmitt Trigger |
| Макс. вх. напр. | 5.5V |
| Макс. вых. ток | ±25mA |
| Макс. выходное напряжение | Vcc |
| Макс. ток питания | 40μA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.0V |
| Примечание | ТЛ2 |
| Входная емкость макс. | 10pF |
| Макс. рассеиваемая мощность | 250mW |
| Макс. задержка распространения | 11.0ns (at 4.5-5.5V, 15pF, -40 to +125°C) |
| Низ. напр. вых. макс. | 0.1V (at Vcc=4.5V, Iol=50μA) |
| Ток питания типовой | 1μA |
| Мин. выходное высокое напряжение | 4.4V (at Vcc=4.5V, Ioh=-50μA) |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Типовая входная емкость | 1.5pF |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Задержка распр. | 3.2ns (at 4.5V, 15pF) |
| Hysteresis voltage typical | 0.5V (at Vcc=5.5V) |
| Описание (англ.) | SCHMITT-TRG INV GATE 5TSOP |
| Schmitt threshold negative typical | 0.9V (at Vcc=5.0V, typ) |
| Schmitt threshold positive typical | 1.5V (at Vcc=5.0V, typ) |
| Рабочая температура | -40°C ~ 125°C |
