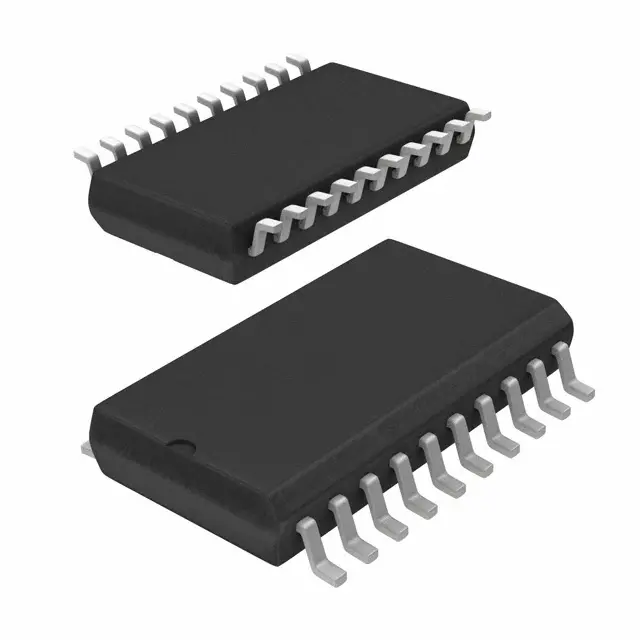

триггер D-типа, SO20 74ABT273AD,112
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Триггеры
У поставщиков
14 шт.
Норм. уп.: 38
Цены поставщиков
Склад 13
В наличии:14 шт
Срок поставки: до недели
Норм. уп.: 38
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,84 |
| от 40 | 8,21 |
| от 76 | 7,52 |
| от 152 | 6,96 |
| от 304 | 6,50 |
Описание
74ABT273AD,112 от Nexperia — это микросхема, представляющая собой D-триггер с восемью каналами. Выполнена в корпусе SO20, предназначена для синхронного хранения и передачи данных. Используется в цифровых схемах для буферизации и регистрации сигналов, обеспечивая высокую скорость работы и низкое энергопотребление.
Технические характеристики
| Тип | Octal D-type flip-flop |
| Корпус | SO-20 (SOT163-1) |
| Тип монтажа | SMD |
| ESD рейтинг | >2000V (HBM) / 200V (MM) |
| Тип выхода | Non-inverting |
| Логическое семейство | ABT |
| Trigger type | Positive edge-triggered D-type |
| Hold time min | 0.7ns |
| Число бит | 8 |
| Power up reset | Да |
| Setup time min | 1.5ns |
| Макс. вх. напр. | VCC |
| Мин. входное напряжение | 0V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Input low level max | 0.8V |
| Output current test | Io = -50mA to -180mA |
| Function description | Octal D-type flip-flop with common clock and master reset |
| Input high level min | 2.0V |
| Примечание | ИР35 |
| Тип. входная емкость | 3.5pF |
| Низ. напр. вых. макс. | 0.55V |
| Output low voltage typ | 0.42V |
| Input clamp voltage max | -1.2V |
| Max clock frequency min | 250MHz |
| Max clock frequency typ | 350MHz |
| Мин. выходное высокое напряжение | 2.5V |
| Output high voltage typ | 2.9V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Clock pulse width low min | 2.0ns |
| Макс. ток утечки входа | ±1.0µA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Clock pulse width high min | 1.5ns |
| Абс. макс. вх. напр. | +7.0V |
| Input voltage absolute min | -1.2V |
| Recovery time mr to cp min | 1.5ns |
| Макс. напряжение питания | -0.5V to +7.0V |
| Output voltage absolute max | +5.5V |
| Output voltage absolute min | -0.5V |
| Описание (англ.) | Flip Flop D-Type Bus Interface Pos-Edge 1-Element |
| Power off leakage current max | ±100µA |
| Propagation delay cp to q max | 4.8ns |
| Propagation delay cp to q min | 1.5ns |
| Propagation delay mr to q max | 6.6ns |
| Propagation delay mr to q min | 2.5ns |
| Output current low absolute max | 128mA |
| Output high leakage current max | 50µA |
| Master reset pulse width low min | 1.5ns |
| Supply current low quiescent max | 30mA |
| Supply current low quiescent typ | 24mA |
| Supply current high quiescent max | 250µA |
| Supply current high quiescent typ | 150µA |
| Delta supply current per input max | 1.5mA |
| Delta supply current per input typ | 0.5mA |
| Output current low recommended max | 64mA |
| Output current high recommended max | -32mA |
