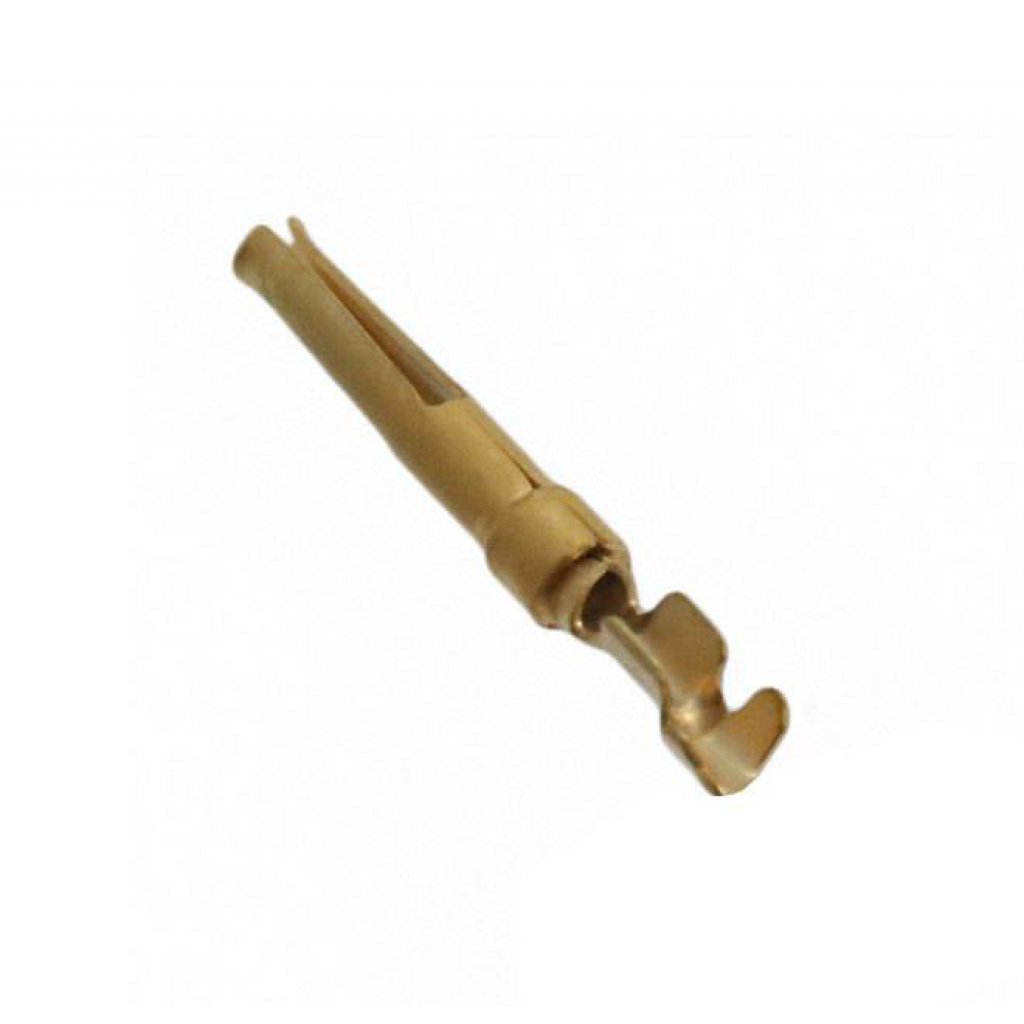

Контакт-гнездо 20-размер прямой монтаж на кабель 22-26AWG россыпь
У поставщика
ПроизводительTE connectivity
У поставщиков
29 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:29 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,23 |
| от 50 | 30,02 |
| от 500 | 27,95 |
Описание
Контакт-гнездо от TE Connectivity для обжимного монтажа на кабель сечением 22-26 AWG. Компонент 20-го размера, рассчитан на прямой монтаж. Подходит для сборки разъемов в промышленной автоматике и электронике.
Технические характеристики
| Тип | socket_contact |
| Материал | Phosphor bronze |
| Упаковка | Loose piece |
| Цветовой код | Yellow (indicates 22-26 AWG wire range) |
| Описание | Socket contact, size 20 DF, 22-26 AWG, loose piece |
| Артикул | 745253-6 |
| Max diameter | 2.16 mm [0.085 in] |
| Номер чертежа | C=745253 |
| Диапазон проводов AWG | 22-26 |
| Plating options | Selective gold 0.76μm thick per MIL-G-45204 on mating end (2.54 mm min), tin plated wire barrels, nickel underplate 1.27μm per QQ-N-290; or gold flash over palladium-nickel; see datasheet |
| Application spec | 108-40005 |
| Описание | D-Sub Contacts CRIMP SOCKET 26-22 BULK |
| Zone 1 length min | 2.54 mm [0.100 in] |
| Overall length min | 10.29 mm [0.405 in] |
| Reference dimensions | 3.81 mm [0.150 in] ref; 7.62±0.08 mm [0.300±0.003 in] |
| Cutoff max loose piece | 0.25 mm [0.010 in] |
| Insulation diameter range | 1.02-1.27 mm [0.040-0.050 in] |
| Описание (англ.) | Contact SKT 20 Size Crimp ST Cable Mount 22-26AWG Loose |
| Pin contact diameter accommodated | 1.016±0.038 mm [0.0400±0.0015 in] |
