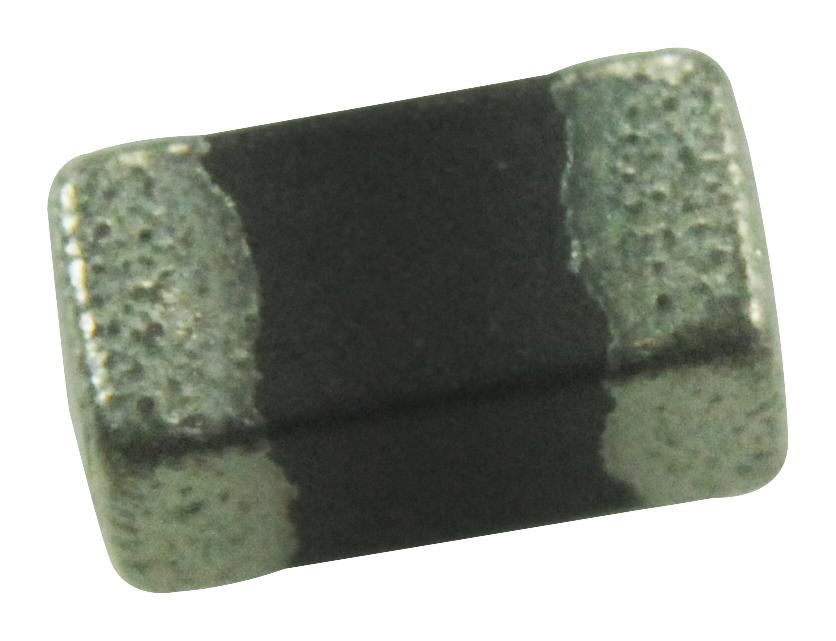

Фильтр ферритовый 30 Ом 0603 для поверхностного монтажа
У поставщика
ПроизводительWurth
КатегорияФильтры подавления ЭМП
У поставщиков
17 598 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:17 341 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,65 |
| от 379 | 9,08 |
| от 627 | 8,19 |
| от 1 045 | 7,49 |
| от 1 751 | 7,01 |
Склад 13
В наличии:257 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,35 |
| от 181 | 9,97 |
| от 361 | 8,82 |
| от 721 | 7,94 |
| от 1 442 | 7,31 |
Описание
Ферритовый фильтр Wurth серии WE-CBF для поверхностного монтажа в корпусе 0603. Имеет импеданс 30 Ом на частоте 100 МГц, рассчитан на постоянный ток до 3 А при сопротивлении всего 0,04 Ом. Применяется для подавления высокочастотных помех в цепях питания промышленной и бытовой электроники.
Технические характеристики
| RoHS | Compliant [2011/65/EU&2015/863] |
| Тип | High Current |
| Reach | Conform or declared [(EC)1907/2006] |
| Корпус | 0603 |
| Тип монтажа | SMD |
| Размеры | 2.0 x 8.0 mm (recommended land pattern: 0.3±0.2, 1.6±0.2 mm) |
| Код заказа | 742792609 |
| Описание | WE-CBF SMT EMI Suppression Ferrite Bead |
| Без галогенов | Conform [JEDEC JS709B], Conform [IEC 61249-2-21] |
| Inner carton | 185 x 185 x 80 mm, 5 reels, 20000 pcs, Paper |
| Outer carton | 445 x 395 x 210 mm, 10 inner cartons, 200000 pcs, Paper |
| Сопротивление DC | 0.04Ω max. @ 20°C |
| Packaging reel | 178 mm, Polystyrene |
| Упаковка лента | Tape Type 1a, 4000 pcs, Paper |
| Rated current 1 | 2000mA max. (ΔT = 20K) |
| Rated current 2 | 3000mA max. (ΔT = 40K) |
| Условия теста | +20°C, 33% RH if not specified differently |
| Impedance 100mhz | 30Ω ±25% |
| Описание | Ferrite Beads WE-CBF 0603 1000MHz 40Ohm 3000mA AECQ2 |
| Условия хранения | < 40°C ; < 75% RH |
| Max impedance 1000mhz | 40Ω typ. |
| Раб. температура | -55 to +125°C |
| Component qualification | AEC-Q200 Grade 1 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Certification high current | W = 2.6 |
| Уровень чувствительности к влаге | 1 |
| Описание (англ.) | FERRITE BEAD, 0.04OHM, 3A, 0603; Ferrite Case Style:0603 [1608 Metric]; Impedance @ 100MHz:30ohm; DC Current Rating:3A; Product Range:WE-CBF Series; DC Resistance Max:0.04ohm; Impedance Tolerance:В± 25%; Automotive Qualif |
| Certification wide band high speed | W = 2.2 |
| Ток, А | 3 |
| Частота, МГц | 1000 |
