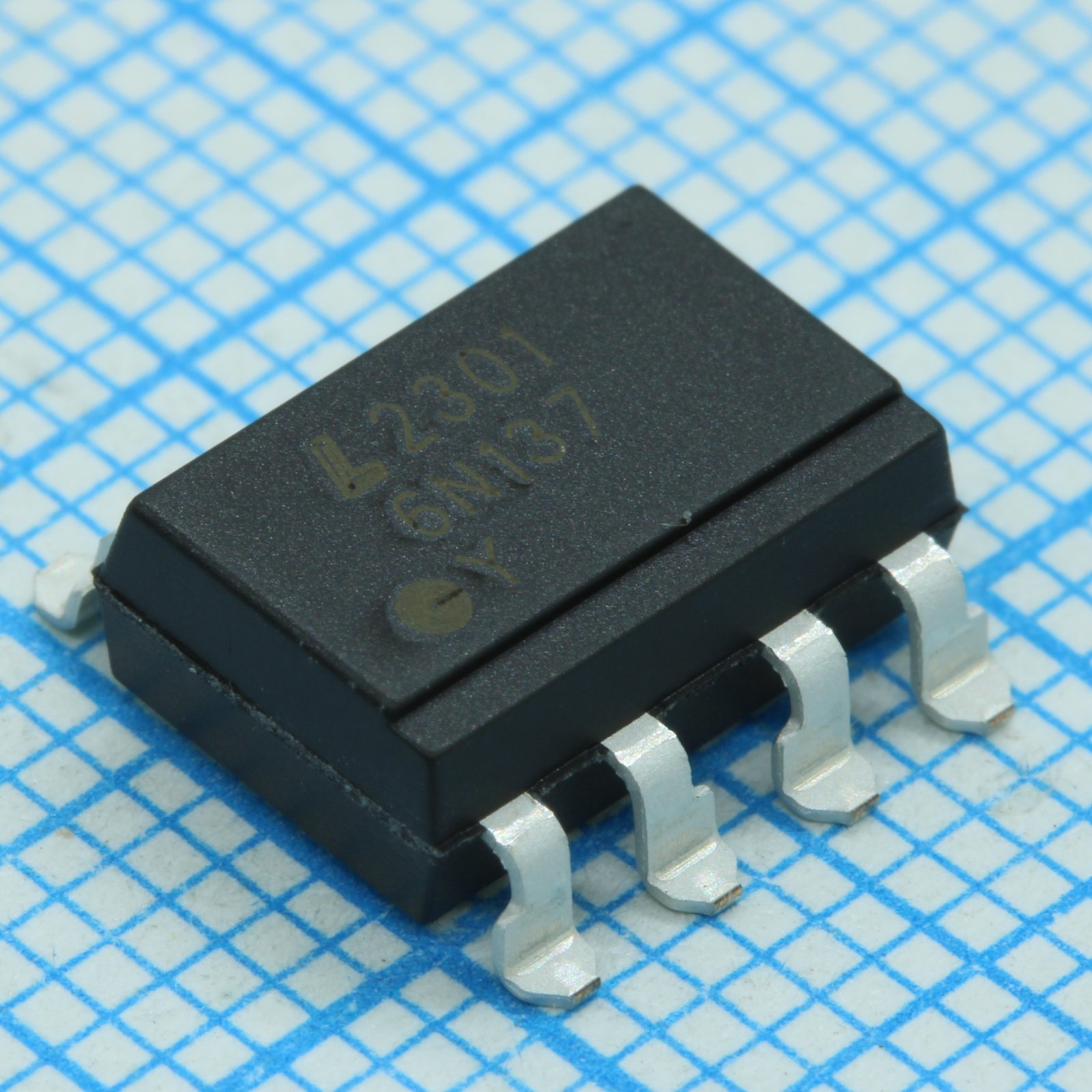

6N137S-TA1-L
Документация
Даташит

Оптопара с логическим выходом 10МБод SMD8

Артикул:868030
У поставщика
ПроизводительLITEON
У поставщиков
8 192 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Заказ со склада «Склад 13» с этой позицией — 752,40 ₽. До заказа без доплаты не хватает 16 547,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 752,40 ₽
Описание

Оптопара с логическим выходом от LITEON. Выполнена в корпусе SMDIP-8 для поверхностного монтажа, поддерживает скорость передачи до 10 МБод. Подходит для гальванической развязки в промышленной автоматике и интерфейсах связи.

Технические характеристики
Скорость15MBd typical
Коэффициент разветвления5 TTL loads at RL=1kΩ per channel
КорпусSMDIP-8
Тип монтажаSMD
Ширина ленты16±0.3mm
ОписаниеPhotocoupler with logic output, high speed optical detector, open collector Schottky clamped transistor, enable function
Артикул6N137S-TA1-L
Сертификат безопасностиUL/cUL 1577, 5000 Vrms/1 min; VDE DIN EN60747-5-5, VIORM=567Vpeak
Вх. емкость34pF at f=1MHz, VF=0V
Напр. изоляции5000 В (RMS)
Supply voltage 5v4.5V to 5.5V
Supply voltage 3v32.7V to 3.6V
Время спада при 5 В6.9ns typ
Время нарастания при 5 В22ns typ
Кол-во в катушке1000pcs
Темп. хранения-55°C to +125°C
Входной ток разрешения5mA
Output fall time 3v36.6ns typ
Output rise time 3v321ns typ
Sprocket holes pitch4±0.1mm
Подавление синфазного сигнала10kV/μs min at VCM=1000V
Прямое входное напряжение1.38V typ, 1.70V max at IF=10mA
Обратное входное напряжение5.0V min at IR=10μA
Раб. температура-40°C to +85°C
Обратное входное напряжение5V
Разброс задержки распространения40ns max
Расстояние отсека7.5±0.1mm
Рассеиваемая мощность входа40mW
Температура пайки выводов260°C в течение 10 секунд
Output pull up resistor330Ω to 4kΩ
Тип упаковкиЛента и катушка (лента в катушке)
Макс. входное напряжение разрешенияVcc+0.5V
Low level enable voltage0.8V max
Ток коллектора выхода50mA
Output collector voltage7V
Test condition switchingRL=350Ω, CL=15pF
High level enable voltage2V min
Pulse width distortion 5v8ns typ
Input threshold current 5v1.35mA typ, 5mA max
Pulse width distortion 3v313ns typ
Input threshold current 3v31.5mA typ, 5mA max
Low level enable current 5v-0.9mA typ, -1.6mA max
Low level output voltage 5v0.4V typ, 0.60V max at IF=5mA, IOL=13mA
Low level supply current 5v8.3mA typ, 13mA max
Абс. макс. напряжение питания7V
High level enable current 5v-0.6mA typ, -1.6mA max
Выходной ток высокого уровня, 5 В0.9μA typ, 100μA max
High level supply current 5v6.1mA typ, 10mA max
Low level enable current 3v3-0.41mA typ, -1.6mA max
Low level output voltage 3v30.3V typ, 0.60V max at IF=5mA, IOL=13mA
Low level supply current 3v35.8mA typ, 10mA max
Описание (англ.)COUPLER HS SMD8 10MBd LOGIC GATE
Average forward input current20mA
High level enable current 3v3-0.19mA typ, -1.6mA max
High level output current 3v35μA typ, 100μA max
High level supply current 3v33.8mA typ, 7mA max
Propagation delay time enable 5v28ns typ
Propagation delay time enable 3v327ns typ
Propagation delay time to low 3v325ns min, 35ns typ, 75ns max
Рассеиваемая мощность коллектора85mW
Propagation delay time disable 3v39ns typ
Propagation delay time to high 3v325ns min, 48ns typ, 90ns max
Propagation delay time to low 5v 25c25ns min, 32ns typ, 75ns max
Propagation delay time to high 5v 25c25ns min, 40ns typ, 75ns max
Propagation delay time to low 5v full100ns max
Input forward voltage temp coefficient-1.5mV/°C
Propagation delay time to high 5v full100ns max
Distance of compartment to compartment 12±0.1mm
Distance of compartment to compartment 212±0.1mm
