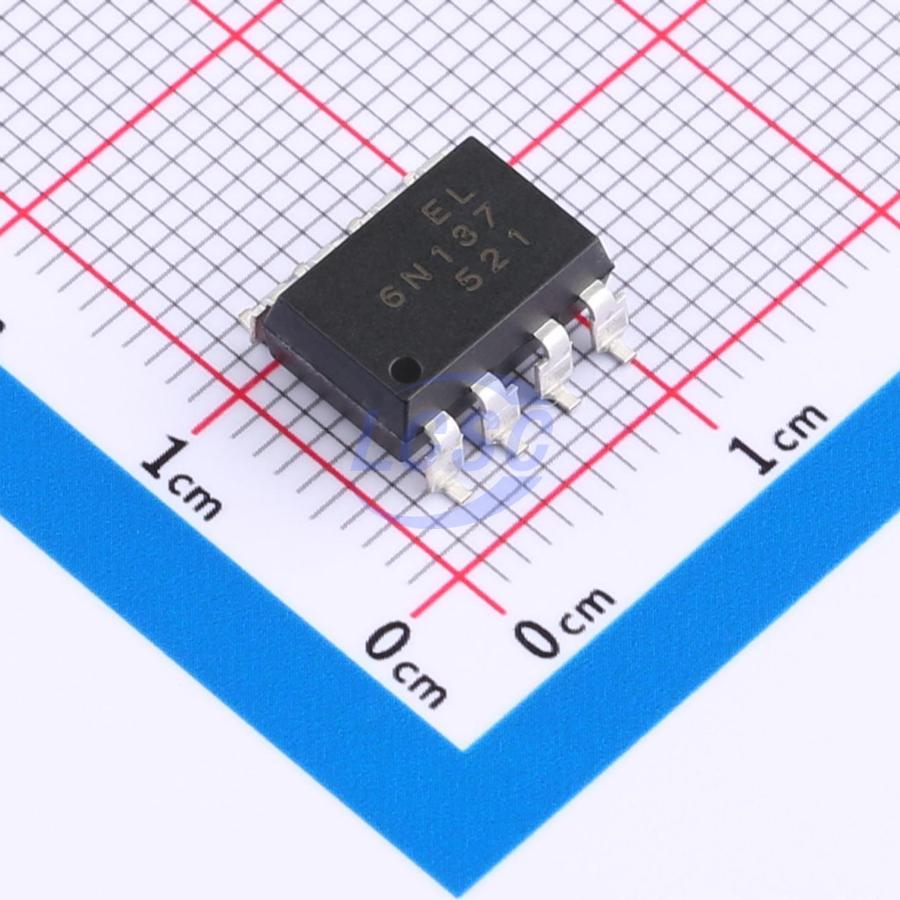

6N137S(TA)
У поставщика
ПроизводительEverlight
КатегорияОптопары с логическим выходом
У поставщиков
58 шт.
Норм. уп.: 1000
Описание
Оптопара с логическим выходом 6N137S(TA) от Everlight — высокоскоростной компонент для гальванической развязки цифровых цепей. Модель в выводном корпусе DIP-8 обеспечивает скорость передачи данных до 10 Мбит/с и изоляцию до 5000 В. Имеет все основные международные сертификаты безопасности и соответствует стандарту RoHS. Подходит для интерфейсов промышленной автоматики, блоков управления и систем связи.
Технические характеристики
| Корпус | 8-pin DIP |
| Тип монтажа | Выводной |
| Скорость передачи данных | 10 Mbit/s |
| Без свинца | Да |
| Одобрено UL | Да |
| Одобрено cUL | Да |
| Одобрено VDE | Да |
| Demko approved | Да |
| Fimko approved | Да |
| Nemko approved | Да |
| Соотв. RoHS | Да |
| Semko approved | Да |
| Блокировочный конд. | 0.1 uF |
| Напр. изоляции | 5000 V rms |
| Макс. вых. ток | 50 mA |
| Макс. выходное напряжение | 7 V |
| Макс. напр. пит. | 7 V |
| Макс. прямой ток | 50 mA |
| Макс. прямое напряжение | 1.8 V |
| Типовое прямое напряжение | 1.4 V |
| Макс. обратное напряжение | 5 V |
| Темп. хранения | -55 to 125 °C |
| Время спада выхода, тип. | 10 ns |
| Время нарастания выхода, тип. | 40 ns |
| Раб. температура | -40 to 85 °C |
| Температура пайки | 260 °C |
| Макс. входное напряжение разрешения | 5.5 V |
| Искажение ширины импульса, макс. | 35 ns |
| Макс. рассеиваемая мощность входа | 100 mW |
| Макс. пороговый ток входа | 5 mA |
| Low level enable current max | -0.8 mA |
| Low level enable current min | -1.6 mA |
| Low level enable voltage max | 0.8 V |
| Макс. выходное напряжение низкого уровня | 0.6 V |
| Ток питания низкого уровня, макс. | 13 mA |
| Макс. рассеиваемая мощность | 100 mW |
| Propagation delay to low max | 75 ns |
| High level enable current max | -0.6 mA |
| High level enable current min | -1.6 mA |
| High level enable voltage min | 2 V |
| Выходной ток высокого уровня, макс. | 100 uA |
| Ток питания высокого уровня, макс. | 10 mA |
| Propagation delay to high max | 75 ns |
| Enable propagation delay low typ | 15 ns |
| Enable propagation delay high typ | 15 ns |
| Common mode transient immunity low min | 10000 V/us |
| Common mode transient immunity high min | 10000 V/us |
| Тип | оптопара с логическим выходом |
