Оптопара одноканальная с открытым коллектором
У поставщика
ПроизводительBroadcom
У поставщиков
34 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:34 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,48 |
| от 13 | 25,62 |
| от 24 | 24,39 |
| от 50 | 23,10 |
| от 100 | 21,82 |
Описание

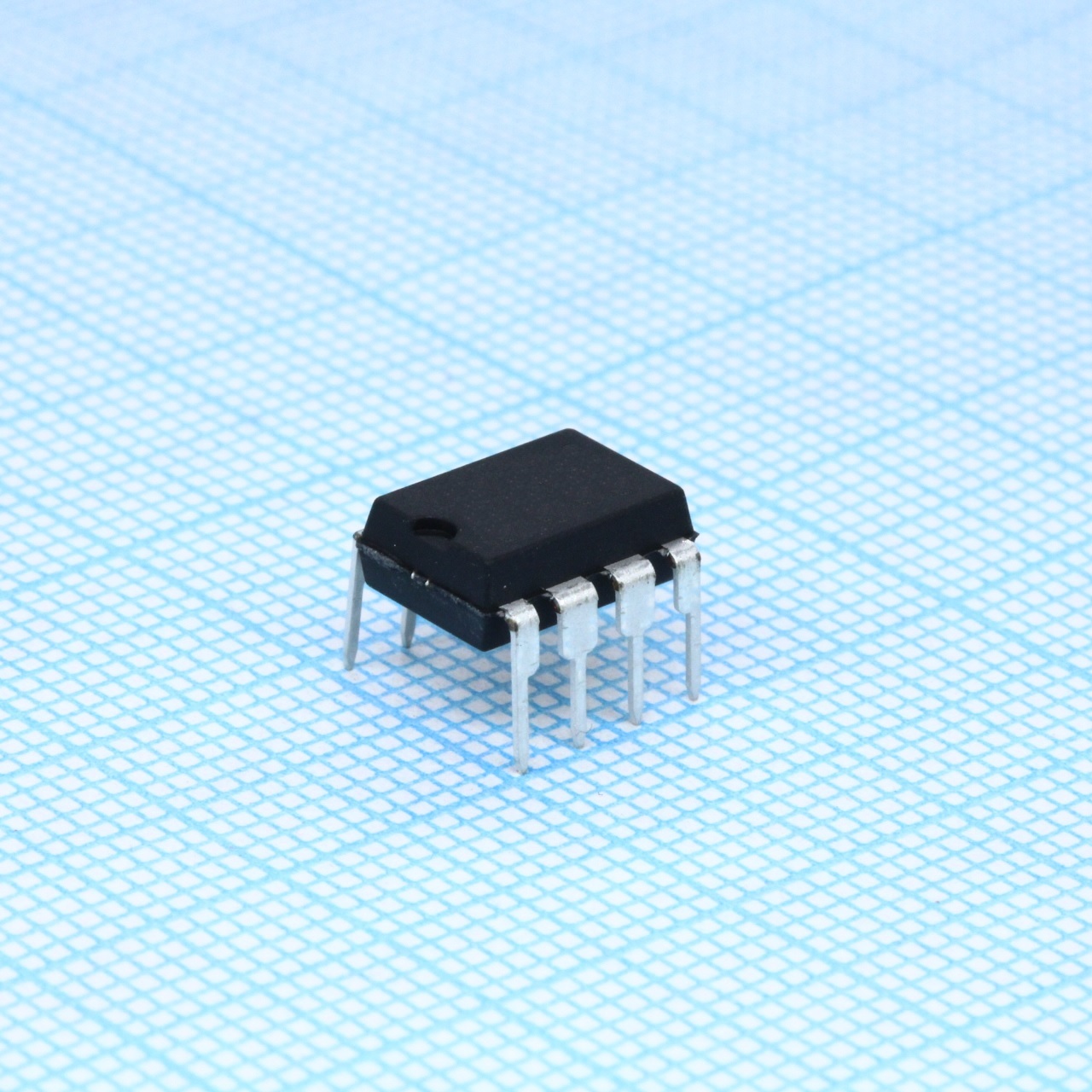

Оптопара одноканальная с открытым коллектором от Broadcom. Выполнена в корпусе DIP-8, поставляется в тубе. Обеспечивает гальваническую развязку цепей постоянного тока. Применяется в промышленной автоматике и блоках управления.
Технические характеристики
| Корпус | DIP-8 |
| Тип монтажа | THT |
| Без свинца | Да |
| High speed | 1 Mb/s |
| Шаг выводов | 2.54 ± 0.25 mm |
| Описание | Single Channel, High Speed Optocoupler with open collector output |
| Длина вывода | 1.080 ± 0.320 mm |
| Тип выхода | Open collector |
| Артикул | 6N135-000E |
| Применение | High voltage insulation, Video signal isolation, Line receivers, Feedback element in switched mode power supplies, High speed logic ground isolation, Replaces pulse transformers, Replaces slow phototransistor isolators, Analog signal ground isolation |
| Соотв. RoHS | Да |
| Ttl compatible | Да |
| Блокировочный конд. | 0.1 µF between pins 5 and 8 |
| Input current if | 16mA |
| Одобр. безоп. | UL Recognized per UL1577, CSA Approved, IEC/EN/DIN EN 60747-5-5 Approved |
| Размеры упаковки | 9.65 ± 0.25 mm x 7.62 ± 0.25 mm x 6.35 ± 0.25 mm |
| Isolation voltage ul | 3750 Vrms for 1 minute |
| Isolation voltage iec | 630 V peak (DIP 300 mil) |
| Тип упаковки | Tube (туба) |
| Мин. коэфф. передачи тока | 7% at IF=16mA |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor With Base DC-OUT |
