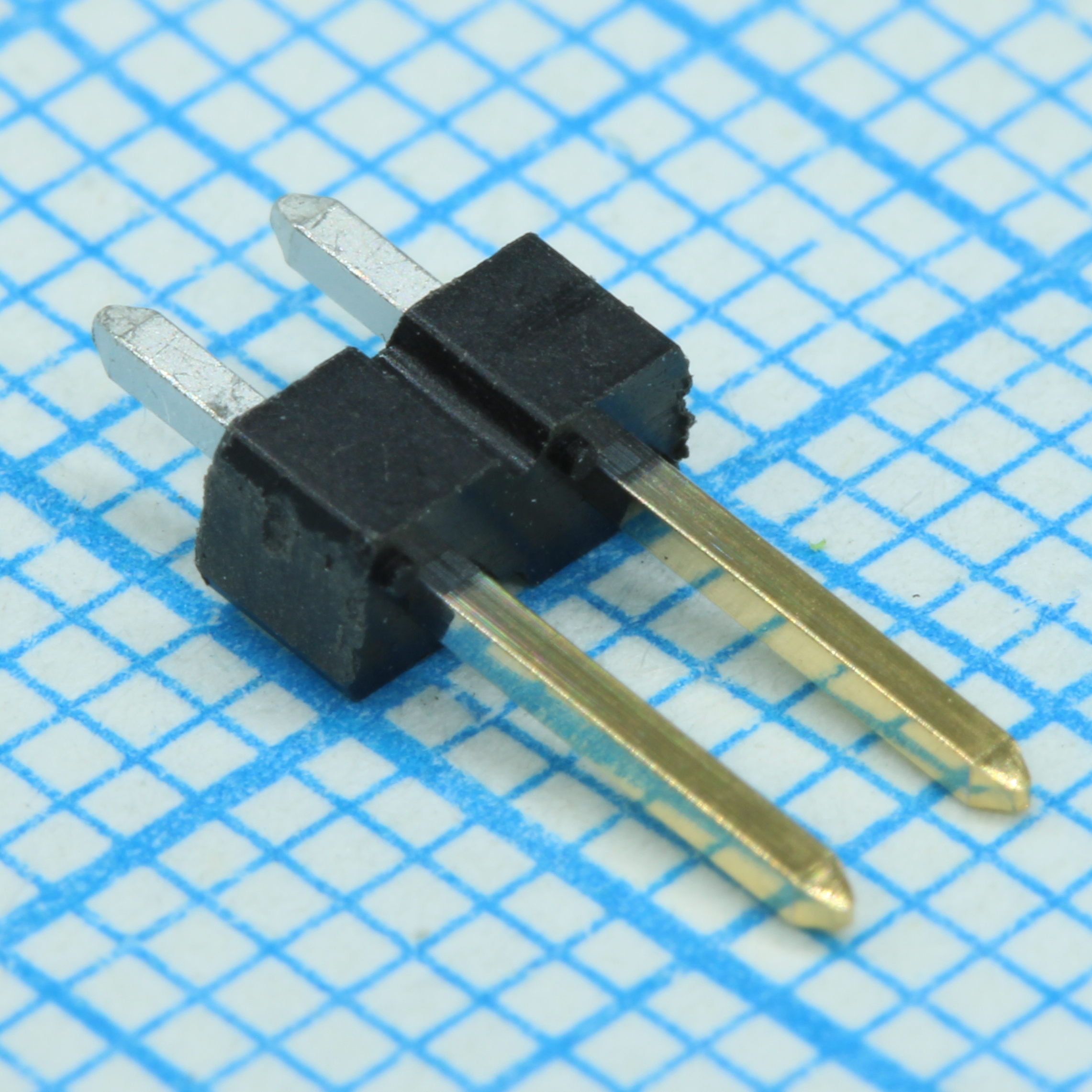

Соединитель плата-плата монтаж в отверстие один ряд 2 контакта шаг 2.54 мм вертикальный
Нет в наличии
ПроизводительAmphenol
Описание
Соединитель плата-плата Amphenol BergStik® с 2 контактами в один ряд. Монтируется в отверстия, шаг выводов 2.54 мм, расположение вертикальное. Подходит для создания надёжных разъёмных соединений в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Тип | board-to-board connector |
| Тип | Board to Board |
| Шаг | 2.54mm |
| Корпус | разъём |
| Тип монтажа | THT |
| Экранирование | Unshrouded |
| Способ подключения | Solder |
| Ориентация | вертикальная |
| Тип контакта | Male Pin |
| Форма контактов | Square |
| Тип монтажа | Through Hole |
| Тип разъема | Разъём |
| Тип крепления | Push-Pull |
| Количество рядов | 1 |
| Шаг сочленения | 0.100" (2.54mm) |
| Количество рядов | 1 |
| Материал контактов | фосфористая бронза |
| Цвет изоляции | Чёрный |
| Описание | Headers & Wire Housings 2 POS STR HDR |
| Высота изоляции | 0.100" (2.54mm) |
| Число контактов | 2 |
| Количество позиций | 2 |
| Примечание | PLS-02 шаг 2.54 |
| Длина контакта - вывод | 0.095" (2.41mm) |
| Номинальный ток (А) | 3A per Contact |
| Рабочая температура | -65°C ~ 125°C |
| Overall Contact Length | 0.425" (10.80mm) |
| Покрытие контактов | Gold or Gold, GXT™ |
| Contact Length - Mating | 0.230" (5.84mm) |
| Тип упаковки | Bulk (россыпь) |
| Число задействованных позиций | All |
| Класс горючести материала | UL94 V-0 |
| Описание (англ.) | BergStik®, Board to Board connector, Unshrouded Header, Through Hole, Single Row, 2 Positions, 2.54 mm Pitch, Vertica |
| Толщина покрытия контактов, сопрягаемая | 30.0µin (0.76µm) |
