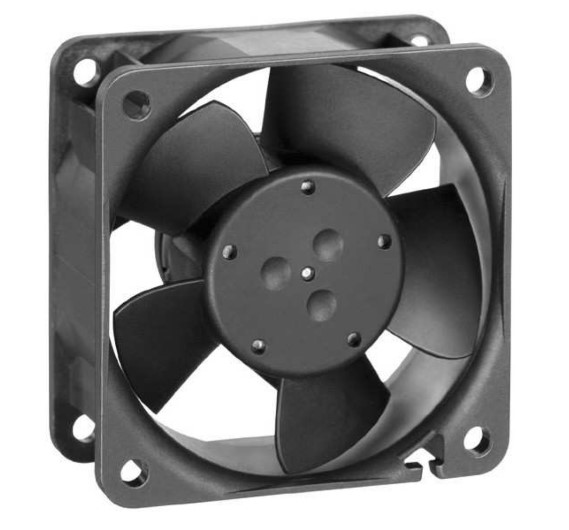

Вентилятор аксиальный постоянного тока 24В, 60x60x25 мм, 0.125 А, подшипник качения, подключение-провод, уровень шума 41 дБа, воздушный поток 56 куб.м/ч, 6850 об/мин, датчик блокировки
У поставщика
Производительebm-papst
У поставщиков
11 шт.
Цены поставщиков
Склад 13
В наличии:11 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 528,69 |
| от 2 | 2 477,30 |
| от 3 | 2 447,79 |
| от 4 | 2 429,61 |
| от 7 | 2 414,80 |
Описание
Аксиальный вентилятор постоянного тока ebm-papst на 24 В. Компактный корпус 60x60x25 мм с подшипником качения и проводным подключением. Обеспечивает воздушный поток 56 куб.м/ч при низком уровне шума 41 дБА, оснащён датчиком блокировки. Применяется для охлаждения в промышленной автоматике и серверном оборудовании.
Технические характеристики
| Масса | 0.066kg |
| Глубина | 25.0mm |
| Модель | 614 NHHR |
| Ширина | 60.0mm |
| Высота | 60.0mm |
| Тип вентилятора | Fan |
| Clearance | 1.0mm |
| Speed max | 7300 1/min ±15.0% |
| Speed min | 5300 1/min ±15.0% |
| Speed typ | 6850 1/min ±10.0% |
| Размер винта | ISO 4762 - M3 degreased, without additional brace and without washer |
| Артикул | VWC0060YUEBS |
| Wire 1 size | AWG 22 |
| Wire 2 size | AWG 22 |
| Wire 1 color | Красный |
| Wire 2 color | Синий |
| Approval tests | CE EC Declaration of Conformity |
| Система подш. | Ball bearing |
| Тип компонента | axial DC fan |
| Water exposure | Нет |
| Номинальное напряжение | 24.0V |
| Материал корпуса | Пластик |
| Длина выводов | 310 mm ± 10.0 mm |
| Степень загрязнения | 2 (according DIN EN 60664-1) |
| Класс защиты | III |
| Wire 1 operation | + UB |
| Wire 2 operation | - GND |
| Описание | DC Fans DC Axial Fan+Wallring, 60x60x25mm, 18-26VDC, 54m3/h, 3xWire, Lock Sensor, IP20 |
| Направление воздушного потока | Air outlet over struts |
| Путь утечки | 1.2mm |
| Dust requirements | Dust check; according to DIN EN 60068-2-68, 6g/m2d, 1 day |
| Материал крыльчатки | Пластик |
| Max free air flow | 54.0 m3/h |
| Положение монтажа | Any |
| Voltage range max | 26.0V |
| Voltage range min | 18.0V |
| Product data sheet | 9292206244 |
| Rotating direction | Clockwise (looking at rotor) |
| Electronic function | Нет |
| Макс. статическое давление | 134 Pa |
| Сопр. изоляции | > 10 MOhm |
| Electrical connection | Wires |
| Humidity requirements | humid heat, cyclic; according to DIN EN 60068-2-30, 6 cycle |
| Макс. потребление | 3.5W ±17.5% |
| Power consumption min | 1.6W ±17.5% |
| Тип. потребляемая мощность | 3W ±12.5% |
| Salt fog requirements | Нет |
| Макс. потребляемый ток | 135mA ±17.5% |
| Current consumption min | 90mA ±17.5% |
| Тип. потребляемый ток | 125mA ±12.5% |
| Защита блок. ротора | Auto restart |
| Optimal operating point | 34.0 m3/h @ 33 Pa |
| Тип упаковки | Штучный товар |
| Wire 1 insulation diameter | 1.70mm |
| Wire 2 insulation diameter | 1.70mm |
| Reversed polarity protection | Rectifying diode |
| Starting current consumption | 694mA |
| Max permitted ambient temperature | 70°C |
| Max permitted storage temperature | 80°C |
| Min permitted ambient temperature | -20°C |
| Min permitted storage temperature | -40°C |
| Clock signal at locked rotor t3 t4 | typical: 0.2 s / 1.1 s |
| Sound pressure level at free air flow | 42.0 dB(A) |
| Locked rotor current at nominal voltage | approx. 694mA |
| Max residual current at nominal voltage | <= 5 uA |
| Sound power level at optimal operating point | 5.6 bel(A) |
| Max torque mounting flanges remaining corners | 40 Ncm |
| Max torque mounting flanges wire outlet corner | 20 Ncm |
