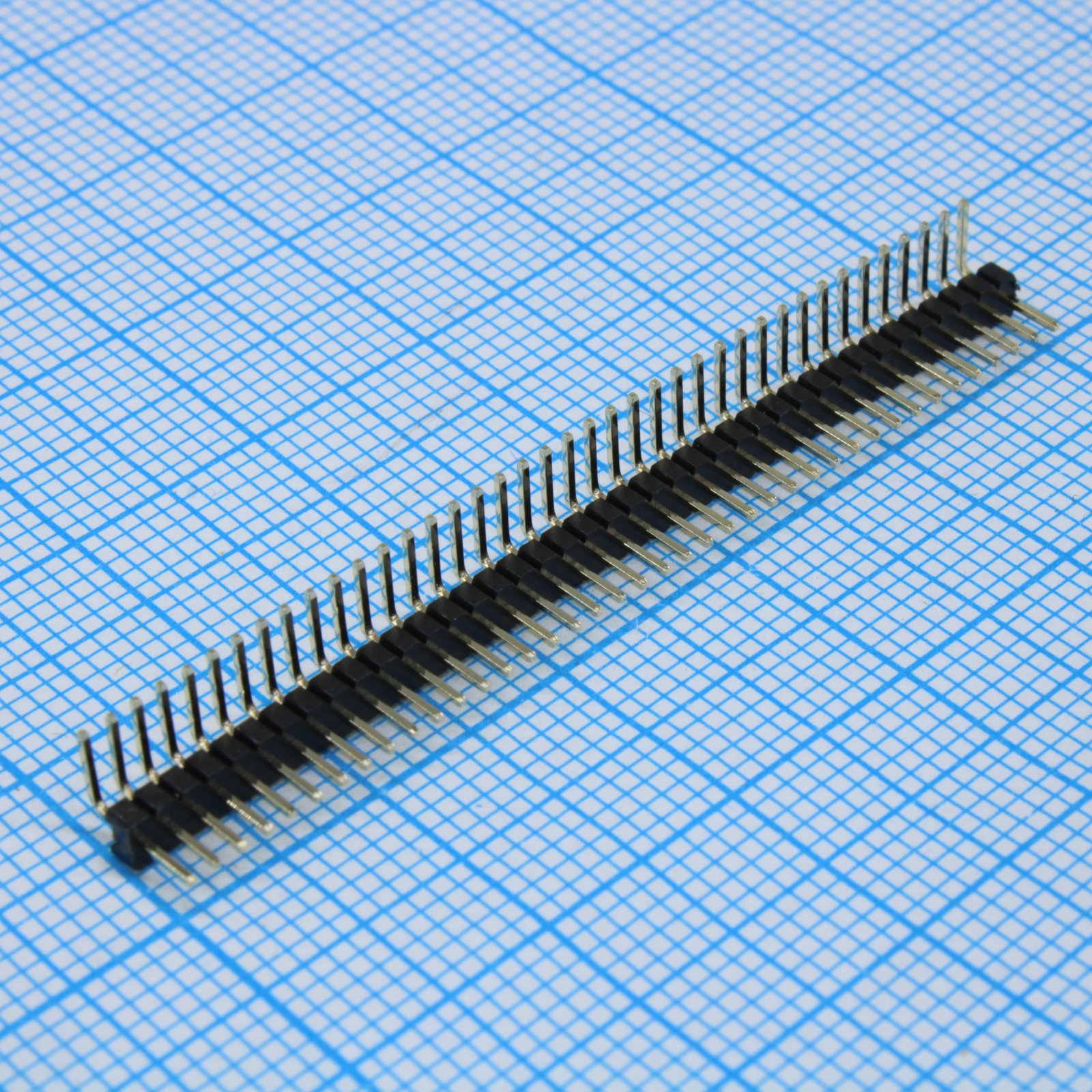

Разъемы / PLH PLS PLD штыри на плату шаг 1.27mm / штыри на плату однорядные, прямой угол, шаг 1,27мм H=1.5mm / PLL1.27-40R (5PH3RDA15-140G0NNXU-030028030-00)
У поставщика
ПроизводительAMTEK
КатегорияПромышленные разъемы
У поставщиков
26 187 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт40,48 ₽
Сумма809,60 ₽
+ доплата 490,00 ₽
В наличии585 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 51 — 37,03 ₽ (−9%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии25 602 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 31,01 ₽
Заказ со склада «Склад 13» с этой позицией — 809,60 ₽. До заказа без доплаты не хватает 16 490,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 809,60 ₽
Описание
Разъем штыревой однорядный AMTEK серии PLL1.27. Предназначен для пайки на плату, контакты расположены с шагом 1,27 мм. Исполнение с прямым углом и высотой 1,5 мм обеспечивает компактное соединение в ограниченном пространстве. Подходит для создания надежных разъемных контактов в электронных устройствах.
Технические характеристики
| RoHS | Да |
| Шаг | 1.27mm |
| Высота | 1.5mm |
| Серия | 5PH3RDA15 |
| Тип | Промышленный разъем |
| Упаковка | Tube With Cap |
| Размер A | 4.0mm |
| Размер B | 2.4mm |
| Размер C | 3.0mm |
| Ориентация | Right Angle |
| Артикул | 5PH3RDA15-140G0NNXU-030028030-00 |
| Диаметр штыря | 0.4mm |
| Тип монтажа | Выводной |
| Тип монтажа | THT |
| Ном. ток | 1A |
| Количество рядов | Single Row |
| Покрытие контакта | Gold Flash |
| Old part number | PH3R15-1XX-U |
| Сопр. контакта | 20mΩ Max. |
| Электрическая прочность изоляции | 500V AC for one minute |
| Материал изолятора | Hi-Temp. Thermoplastic, UL 94V-0, Black |
| Материал контактного вывода | Медный сплав |
| Сопр. изоляции | 1000MΩ Min. |
| Рабочая температура | -40°C to +105°C |
| Number of contacts per row | 02~50 |
| Кол-во контактов | 15 контактов |
